UI-FlexboxLayout

Posted on | In |

流式布局（弹性布局）

添加依赖

1
2
3
dependencies {
    implementation 'com.google.android:flexbox:1.0.0'
}

属性介绍

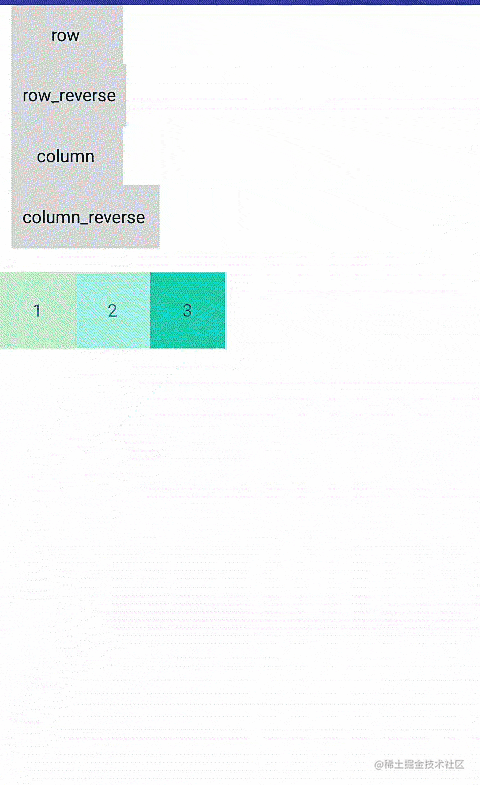

flexDirection

flex-direction 属性决定主轴的方向（即内部子元素的排列方向）。

  • row（默认值）：水平显示，起点在左端
  • row_reverse：水平显示，起点在右端，与row相反的顺序
  • column：垂直显示，起点在顶部
  • column_reverse：垂直显示，起点在底部，与column相反的顺序

xml中使用app:flexDirection="row"，代码中使用flexboxLayout.setFlexDirection(FlexDirection.ROW)

这里为了演示布局紧凑，不让元素撑满整个布局，xml里设置了app:alignItems="flex_start"，app:alignContent="flex_start"，后续有对alignItems和alignContent的属性介绍，读者可以去除这两个属性看看演示效果。

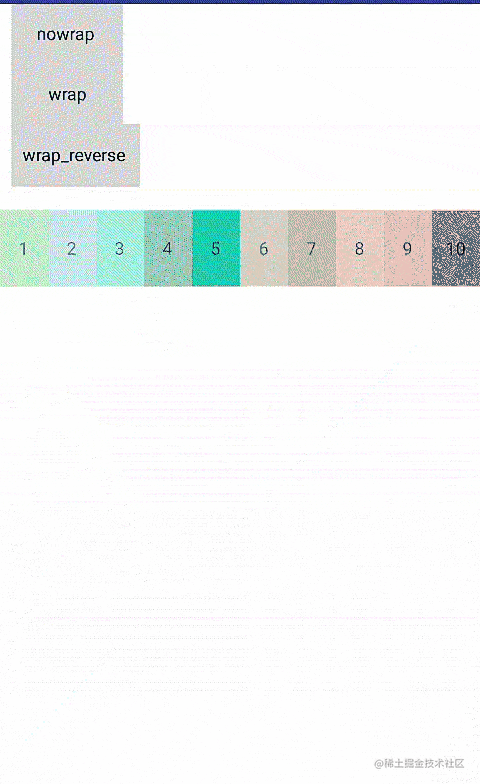

flexWrap

flexWrap 决定是否换行

  • nowrap（默认值）：不换行
  • wrap：按正常方向换行，第一行在上方
  • wrap_reverse：按反方向换行，第一行在下方

xml中使用app:flexWrap="nowrap"，代码中使用flexboxLayout.setFlexWrap(FlexWrap.NOWRAP)

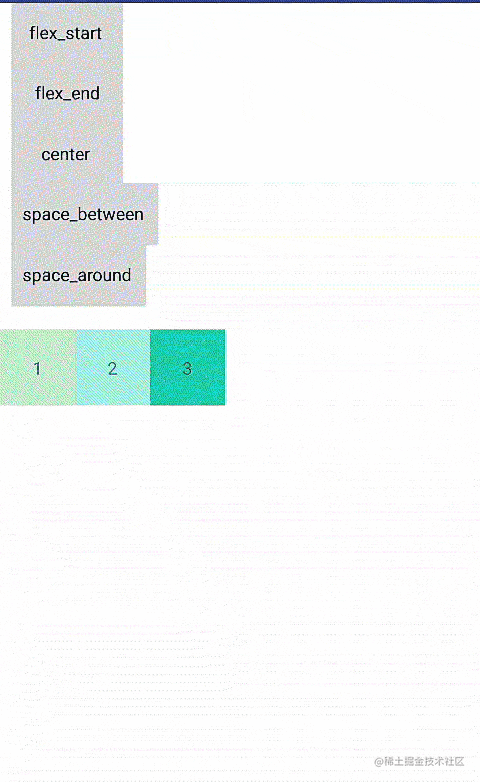

justifyContent

justifyContent决定元素在主轴上的对齐方式

  • flex_start（默认值）：主轴方向起点对齐
  • flex_end：主轴方向终点对齐
  • center： 主轴方向居中对齐
  • space_between：主轴方向两端对齐，元素之间的间隔都相等。
  • space-around：每个元素两侧的间隔相等。所以，元素之间的间隔比元素与布局边框的间隔大一倍。

xml中使用app:justifyContent="flex_start"，代码中使用flexboxLayout.setJustifyContent(JustifyContent.FLEX_START)
注意这里是 主轴方向 上的对齐方式即flexDirection属性，例如主轴如果是row水平方向的，那么center属性就是水平居中，如果是column，那么就是垂直方向居中。

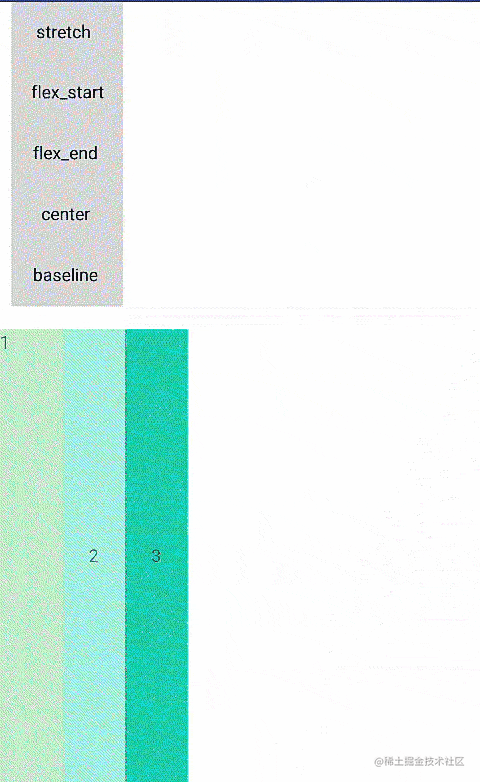

alignItems

alignItems决定元素在交叉轴方向上的对齐方式，「交叉轴」 我理解的就是 与主轴交叉垂直的方向，比如主轴是水平的，那么交叉轴就是垂直方向的

  • stretch（默认值）：交叉轴方向占满整个父布局。
  • flex_start交叉轴的起点对齐
  • flex_end交叉轴的终点对齐。
  • center交叉轴的居中对齐
  • baseline元素第一行文字的基线对齐

默认值是stretch，不管元素布局设置的宽高多少，都会在交叉轴方向占满父布局，例如flexDirection是默认row水平方向，那么元素就会在垂直方向撑满父布局。
一般会选择使用flex_start属性，可以自由控制元素的大小。

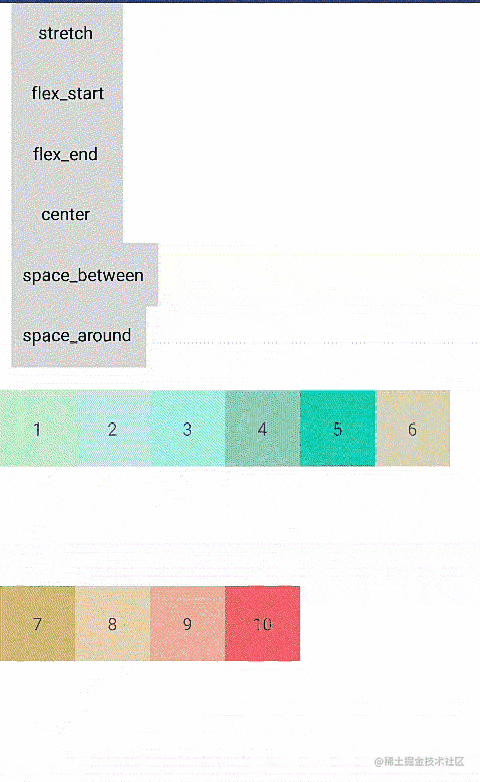

alignContent

alignContent决定了多根轴线的对齐方式。如果项目只有一根轴线，该属性不起作用。

  • stretch（默认值）：轴线占满整个交叉轴。
  • flex_start 交叉轴方向起点对齐
  • flex_end 交叉轴方向终点对齐
  • center 交叉轴方向居中对齐
  • space_between 交叉轴方向两端对齐，元素之间的间隔都相等
  • space_around 每个元素两侧的间隔相等。所以，元素之间的间隔比元素与布局边框的间隔大一倍

alignContent是在多行的情况下起作用。
justifyContent设置主轴方向的对齐方式，alignContent是设置交叉轴方向的对齐方式。例如元素是水平方向换行，justifyContent设置center属性就是水平居中，alignContent设置center属性就是垂直居中。

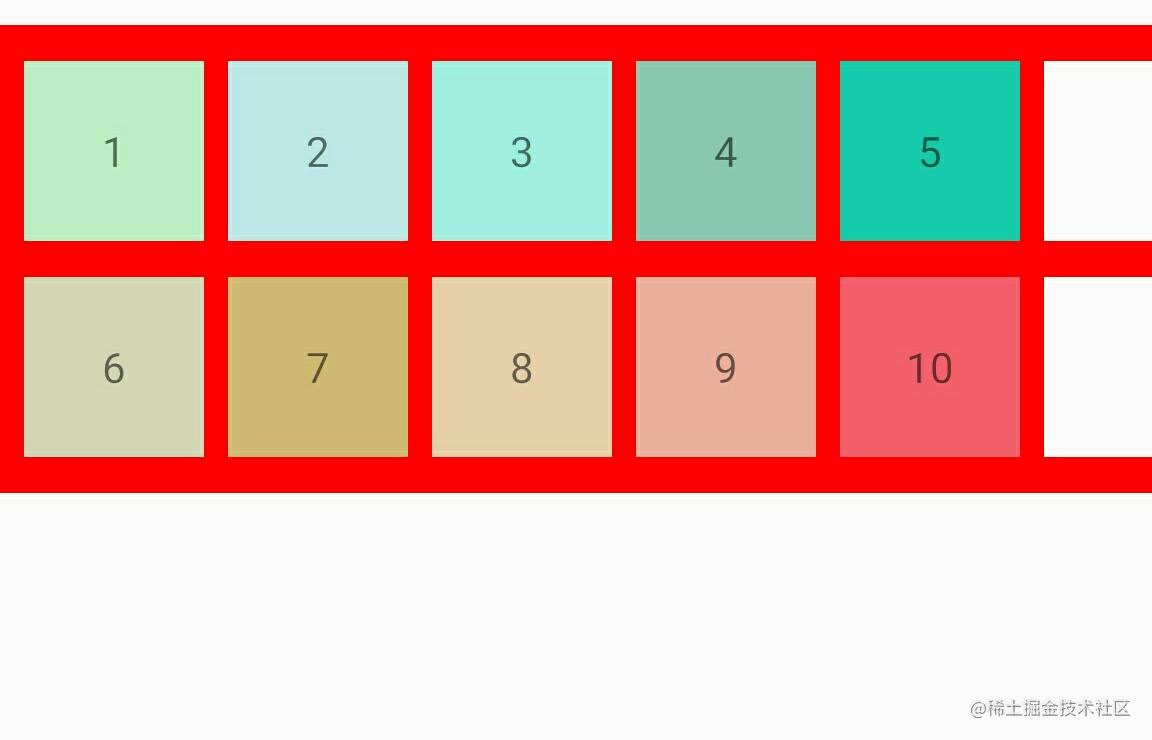

divider属性

描述了元素间的分割线

  • showDividerHorizontal四个属性none | beginning | middle | end，beginning显示线条在布局的上面，end显示线条在布局的下面
  • dividerDrawableHorizontal 水平分隔线放在伸缩线之间
  • showDividerVertical beginning显示线条在布局的左边，end显示线条在布局的右边
  • dividerDrawableVertical 垂直分隔线放在伸缩线之间
  • showDivider 配合dividerDrawableHorizontal就是showDividerHorizontal的效果，配合dividerDrawableVertical就是showDividerVertical的效果，配合dividerDrawable就是显示水平和垂直方向的线条
  • dividerDrawable drawable属性，配合showDivider可以显示水平和垂直方向的线条
1
2
3
4
5
app:alignContent="flex_start"
app:alignItems="flex_start"
app:flexWrap="wrap"
app:dividerDrawable="@drawable/divider"
app:showDivider="beginning|end|middle"


子元素属性

除了给FlexboxLayout自身设置属性，还可以给到子元素设置属性

layout_order

layout_order可以改变元素排列顺序，默认值是1，按顺序排列的，值越大，排列越靠后

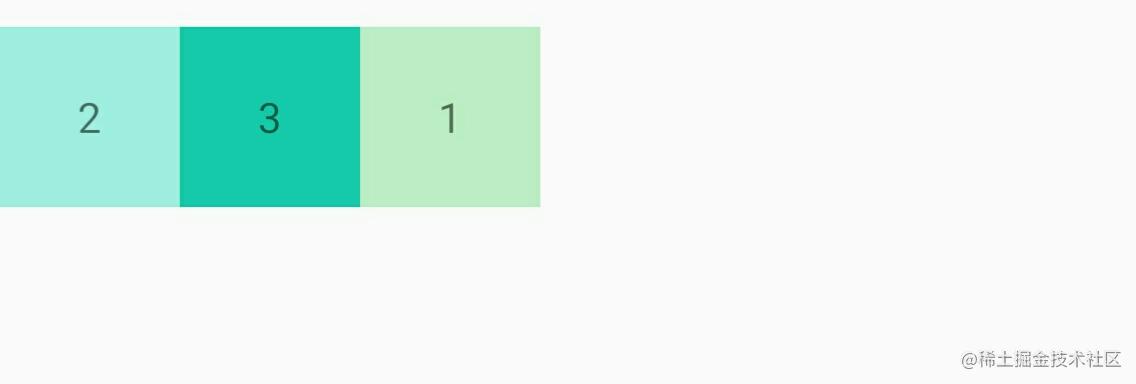

文字1的textView的属性app:layout_order="2"，其余为默认1

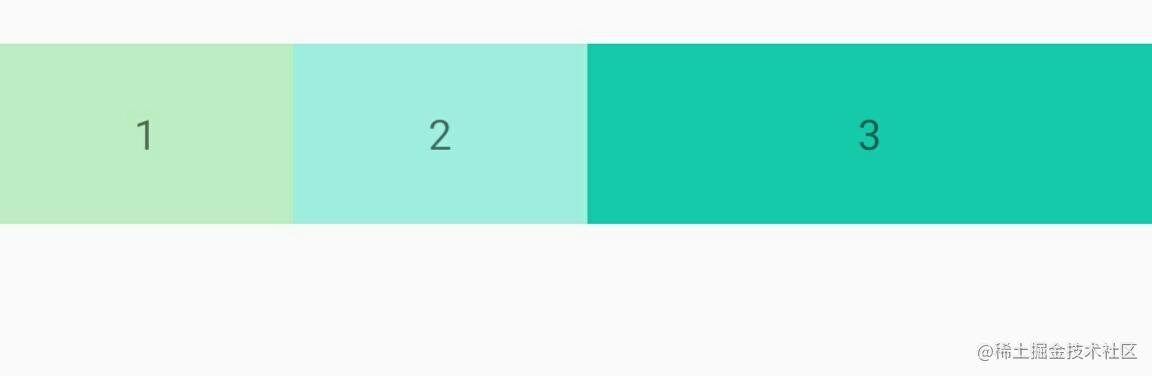

layout_flexGrow

layout_flexGrow决定元素的放大比例，默认不放大，值为0。如果一个元素的layout_flexGrow 属性为2，其他元素为1，则前者占据的剩余空间将比其他的多一倍。属性类似于LinearLayout的weight属性。

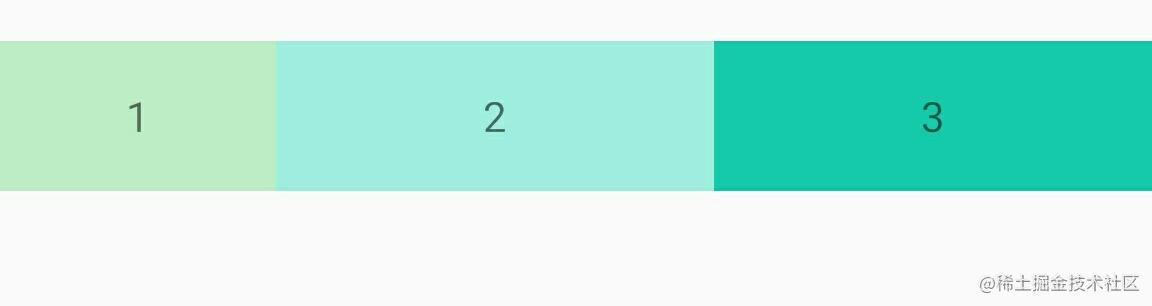

三个view的app:layout_flexGrow值分别为1、1、2


layout_flexShrink

layout_flexShrink 决定元素的缩小比例，默认为1，即当空间不足是，该元素被缩小。值越大，缩小比例越大，0的话则不缩小。空间足够的情况，属性无效。
三个view的app:layout_flexShrink值分别为2、1、1

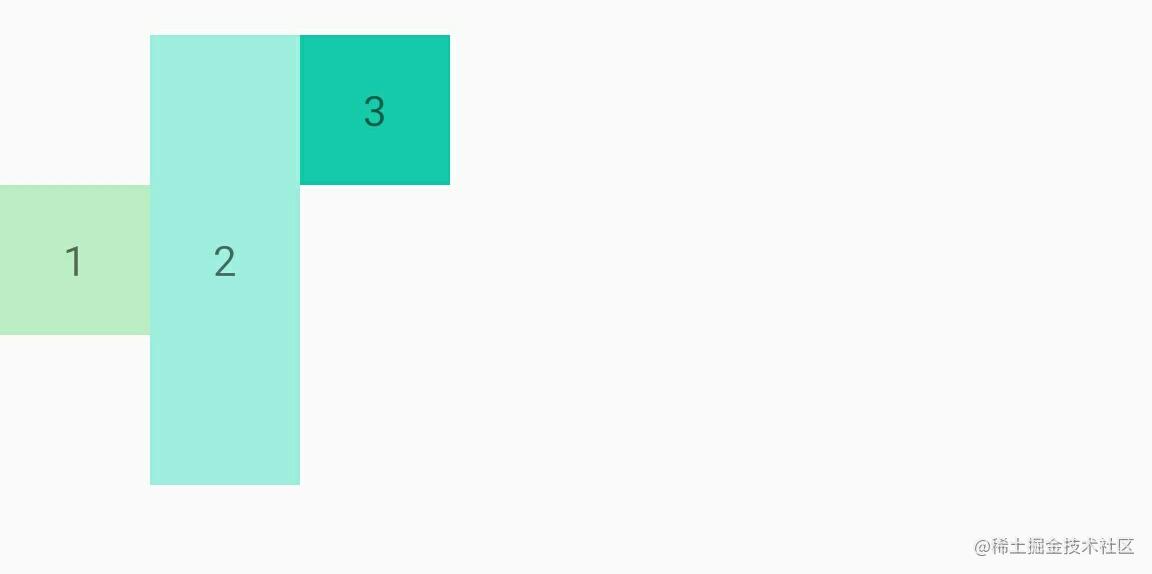

layout_alignSelf

layout_alignSelf允许单个子元素有与其他子元素不一样的对齐方式，默认值为auto，继承父元素的alignItems 属性，其余属性值同alignItems属性
第一个viewapp:layout_alignSelf="center"垂直居中

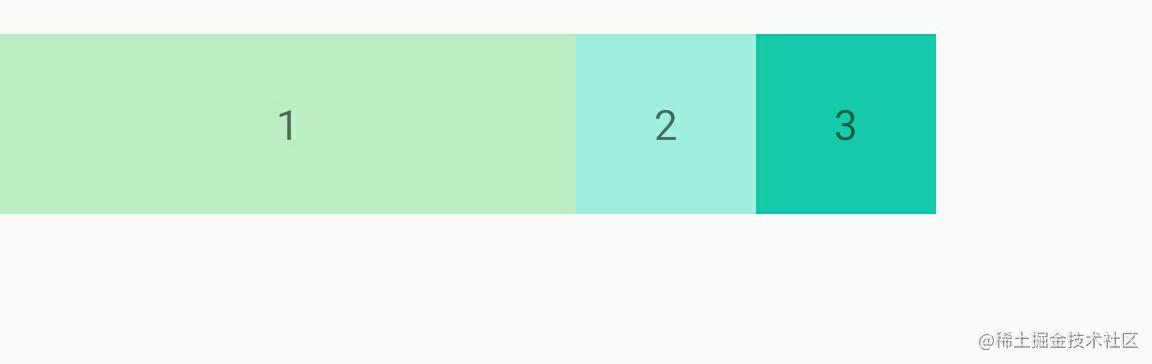

layout_flexBasisPercent

layout_flexBasisPercent 决定了在分配多余空间之前，子元素占据的主轴空间的百分比。默认为自身大小
第一个viewapp:layout_flexBasisPercent="50%"水平占比50%


与recyclerView搭配

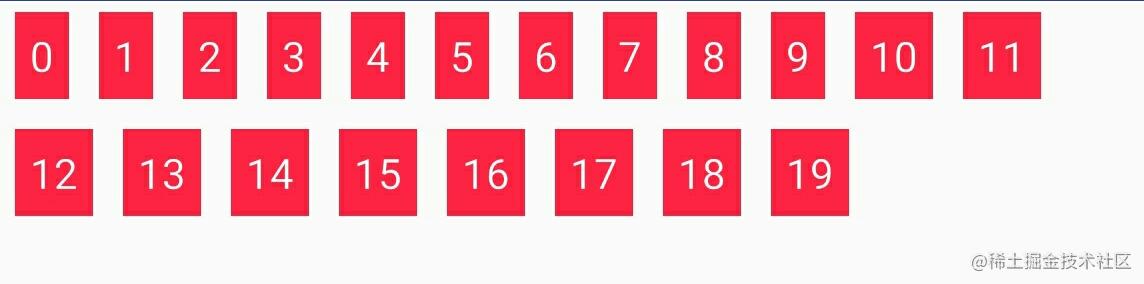

FlexboxLayout的应用可谓广泛，主流的tag标签 流式布局就可以使用FlexboxLayout动态添加view去实现，例外还可以使用RecyclerView的布局管理器FlexboxLayoutManager来完成流式布局。

1
2
3
4
FlexboxLayoutManager manager = new FlexboxLayoutManager(this);
manager.setFlexDirection(FlexDirection.ROW);
manager.setFlexWrap(FlexWrap.WRAP);
recyclerView.setLayoutManager(manager);

同样图片的流式布局原理相通，这里就不一一列举。


本文源码
