另一篇APK瘦身

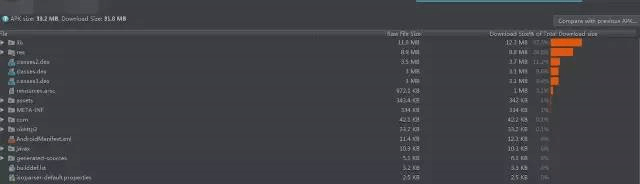

做法：利用Android Studio自带的Analyzer进行APK的分析：

  1. 将APK拖到android studio的编辑器窗口
  2. 在project窗口中，双击build/output/apks/目录下的apk
  3. 在菜单栏中选择Build > Analyze APK，然后选择要分析的APK。我们就可以看哪部分占比比较大进行针对性的优化

image-20210218135812094

  • lib：包含了一些区分于处理器的编译代码，主要是SO文件，一般里面包含很多子目录，例如armeabi, armeabi-v7a, arm64-v8a, x86, x86_64, and mips。
  • res：包含了一些不会被编译到resources.arsc的资源文件。如drawable文件、layout文件等。
  • assets：包含了一些通过AssetManager能够检索到的资源。如MP3、字体、webp等资源文件。
  • META-INF：包含了CERT.SF和CERT.RSA签名文件，还有MANIFEST.MF文件。
  • resources.arsc：包括了所有可以被编译的位于res/values/目录下的XML资源。打包工具在打包过程中会把XML的内容编译成二进制的形式，亦或者把相关资源的引用路径编译成二进制，然后整合到该文件里面。例如string文件、layout的路径、图片的路径等。
  • classes.dex：包含了所有的Java文件编译后的class文件，class文件最终转化成该dex文件。一般文件都比较大，有的App有几个dex文件，这是因为单个DEX文件限制方法数在65536，所以当代码量过大时，就需要通过multiDex进行分包，拆分成多个dex文件，解决这个问题。
  • AndroidManifest.xml：整合了多个module的AndroidMainifest文件的权限、声明等配置到该文件。

lib瘦身

  • so裁剪、删除

对App引入的so文件进行确认哪些是不需要的，哪些是可以进行裁剪压缩的，哪些是可以避免引入的。例如如果引入的so需要下载上传功能而多引入了一个cURL库导致so增大，这时就可以让Java层代码定义接口，让so来调用，从而避免引入cURL库；再如Fresco库，如果不需要webP图，或者不需要webP动图功能，然后减少Fresco库的依赖，同样可以减小so的大小。

  • 只保留armeabi或者armeabi-v7a

Android系统现在支持很多种CPU架构（如mips、arm、x86等），市面上主流机型都是arm架构，x86和mips类型极少。所以可以有选择地保留某些架构的so，从而降低lib文件夹的大小。但是我建议你在开始前先对用户手机的cpu型号进行一次统计，分析自身App对应架构手机的占有率，这样你才能大胆的进行操作，一般只保留armeabi或者armeabi-v7a即可。操作也是比较简单，只需要在根目录的build.gradle下配置：

1
2
3
4
5
6
7
android {
    buildTypes {
        ndk {
            abiFilters "armeabi-v7a"
        }
    }
}

如果你的App需要支持多种架构，那么就可以在abiFilters里面把多种架构加进去，当然你也可以只保留一种，然后分渠道打包，如Google Play就支持arm和x86等多个渠道打包。

res目录优化

res目录一般也是占APK Size大头的一个目录

  • 只保留一套图

因为Android设备在加载图片时会优先加载对应分辨率文件夹下的图片，如果对应分辨率文件下没有所要的图片，则找高分辨率对应文件夹下的图片。那是不是我们把图片放在最高分辨率的文件夹下就可以了呢？不是的！因为如果这样会导致低分辨率手机加载图片时会消耗更多的内存，而且是指数级别增长的，所以如果盲目地放在一个目录是不合适的。目前不同分辨率对应优先加载的文件夹中图片如下，如果是针对国内用户的App可以只保留xxhdpi目录，而如果是东南亚市场的App则可以只保留xhdpi。

1
2
3
4
5
320*240        ldpi
480*320        mdpi
800*480        hdpi
1280*720       xhdpi
1920*1080      xxhdpi
  • 非重要图片动态加载

针对一些非重要的图片，可以选择动态在线加载，严格来说，非首页的图片都可以动态加载，当然，为了提升用户体验，我们会把图片放在本地。但是，一些使用场景非常小或者大小较大的图片，大胆删掉，选择动态加载吧！

  • 保真压缩图片

可以使用一些图片压缩网站或者工具压缩你的资源文件吧，例如TinyPng、ImageOptim、Zopfli、智图等。

  • 使用webp替换png

如果你的App只支持Android4.0以上的话，可以把png格式的图片转为webp，相同画质下体积更小。

  • 使用lint删除无用资源

在多人开发过程中，通常都会有漏删无用资源的问题，图片资源也不例外，例如需要删除一个模块的代码时，很容易就会漏删资源文件，所以可以定期使用lint检测出无用的资源文件，原理这里不作介绍，使用方法非常简单，可以直接在AS里面使用，如下图所示。注意：lint检查出来的资源都是无直接引用的，所以如果我们通过getIdentifier()方法引用文件时，lint也会标记为无引用，所以删除时注意不要删除通过getIdentifier()引用的资源。

1
Analyze -> Run Inspection by Name -> 输入：Unused resources -> 跳出弹框选择范围即可
  • 打开shrinkResources

shrinkResources是在编译过程中用来检测并删除无用资源文件，也就是没有引用的资源，minifyEnabled 这个是用来开启删除无用代码，比如没有引用到的代码，所以如果需要知道资源是否被引用就要配合minifyEnabled使用，只有两者都为true时才会起到真正的删除无效代码和无引用资源的目的。打开方式也是非常简单，在build.gralde文件里面打开即可：

1
2
3
4
5
6
android {
    buildTypes{
        minifyEnabled true //删除无用代码
        shrinkResources true //检测并删除无用资源文件
    }
}

assets目录优化

assests目录存放的通常是一些通过AssetManager能够检索到的资源，包括MP3、视频、字体、webp的资源，各个App存放内容都很大不相同，列举一些常用的优化方案。

  • 删除无用字体

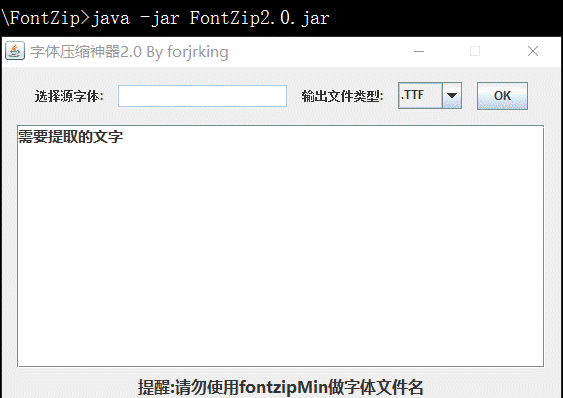

中文字体一般都比较大，因为字体文件包含了中文好几千个汉字，但是我们实际上在App中并不会全部都使用，甚至我们只用到其中的几个字，这时候我们就可以把字体文件进行删减，在Github上面有一个字体提取工具FontZip，使用方法也是非常简单，有兴趣可以去star一下。

image-20210218142916524

  • 动态下载

一些MP3、视频、Webp等资源可以在使用到时再进行下载，不需要放在本地。

  • 对资源进行压缩

一些MP3、视频、Webp等资源如果必须放在本地，可以压缩成zip文件或者使用7zip进行压缩，在使用到时再进行解压，减小空间的占用。

META-INF目录

该目录下的MANIFEST.MF、CERT.SF、INDEX.LIST、CERT.RSA等文件主要是存放一些APK文件加密后的信息，用以校验APK的完整性和安全性，这个目录没有太好的优化方式，而且文件一般也比较小，不会超过1M。

resources.arsc文件压缩

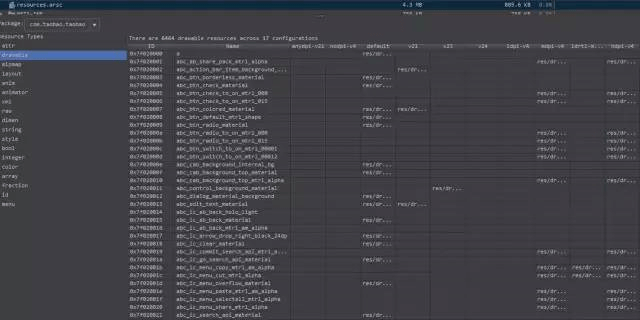

这个文件包含所有可以被编译的位于res/values/目录下的XML资源，如下图所示是淘宝APK的resources.arsc文件，像图片的引用名字、layout文件的引用名字、string资源等都被编译到了这个文件里面。

image-20210218143102333

所以如果我们需要对resources.arsc文件进行优化，无非就是对路径名字进行混淆，删除无用的资源映射，前者可以使用AndResGuard，后者可以使用lint等进行检测。

  • 删除无用的语言

大部分应用都不需要支持几十种上百种语言，所以在我们引用一些第三方库时（如Google、Facebook的库），它们往往带有上百种多语言资源，而大部分多语言对于我们自己的应用是没有用处的，我们只需要在build.gralde里面进行如下配置即可完成无用语言资源的删除，这样在打包的时候就会排除私有项目、android系统库和第三方库中非中文的资源文件了，效果还是比较显著的。

1
2
3
4
5
6
7
android {
    //...
    defaultConfig {
        // 只保留中文
        resConfigs "zh"
    }
}
  • 使用AndResGuard压缩

AndResGuard是一个帮助你缩小APK大小的工具，他的原理类似Java Proguard，但是只针对资源。他会将原本冗长的资源路径变短，例如将res/drawable/wechat变为r/d/a。详细使用方法参照Github，很简单有效地减小resources.arsc文件大小。如果是资源比较多的App，压缩效果也是立竿见影。

使用方法也是非常简单，在build.gradle文件中进行如下配置即可（在根build.gradle中与buildscript{}同级）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
apply plugin: 'AndResGuard'
buildscript {
    repositories {
        jcenter()
    }

    dependencies {
        classpath 'com.android.tools.build:gradle:2.2.3'
        classpath 'com.tencent.mm:AndResGuard-gradle-plugin:1.1.16'
    }
}

andResGuard {
    // mappingFile = file("./resource_mapping.txt")
    mappingFile = null
    use7zip = true
    useSign = true
    // it will keep the origin path of your resources when it's true
    keepRoot = false
    whiteList = [
            // your icon
            "R.drawable.icon",
            // for fabric
            "R.string.com.crashlytics.*",
            // for umeng update
            "R.string.umeng*",
            "R.string.UM*",
            "R.string.tb_*",
            "R.string.rc_*",
            "R.layout.umeng*",
            "R.layout.tb_*",
            "R.layout.rc_*",
            "R.drawable.umeng*",
            "R.drawable.tb_*",
            "R.drawable.rc_*",
            "R.drawable.u1*",
            "R.drawable.u2*",
            "R.anim.umeng*",
            "R.color.umeng*",
            "R.color.tb_*",
            "R.color.rc_*",
            "R.style.*UM*",
            "R.style.umeng*",
            "R.style.rc_*",
            "R.id.umeng*",
            "R.id.rc_*",
            // umeng share for sina
            "R.drawable.sina*",
            // for google-services.json
            "R.string.google_app_id",
            "R.string.gcm_defaultSenderId",
            "R.string.default_web_client_id",
            "R.string.ga_trackingId",
            "R.string.firebase_database_url",
            "R.string.google_api_key",
            "R.string.google_crash_reporting_api_key",
            "R.dimen.rc_*"
    ]
    compressFilePattern = [
            "*.png",
            "*.jpg",
            "*.jpeg",
            "*.gif",
            "resources.arsc"
    ]
    sevenzip {
        artifact = 'com.tencent.mm:SevenZip:1.1.16'
    }
}

dex文件压缩

Dalvik是Android平台运行时的环境，但是Dalvik虚拟不支持直接执行Java的字节码，所以会对编译生成的 .class 文件进行翻译、重构、解释、压缩等处理，这个处理过程是由 dx 进行处理，处理完成后生成的产物会以 .dex 结尾，称为Dex文件。

像淘宝、微信这些App，如果我们分析它们的APK可以发现，它们有多个Dex文件，这是因为单个Dalvik Excutable（DEX）字节码文件内的方法数不可以超过65536个，所以需要DEX分包配置来避免这个限制，使应用能够构建并读取DEX文件。

  • Proguard代码混淆

Proguard是一款免费的Java类文件压缩器、优化器和混淆器，Android Studio已经集成了这个工具，只要经过简单的配置，即可完成，如下代码所示，在build.gradle里面设置minifyEnabled为ture，同时在proguardFiles指向proguard的规则文件即可。

1
2
3
4
5
6
android {
    buildTypes{
        minifyEnabled true
        proguardFiles 'proguard.cfg'
    }
}

利用lint清理无用的Android项目资源

运行Lint

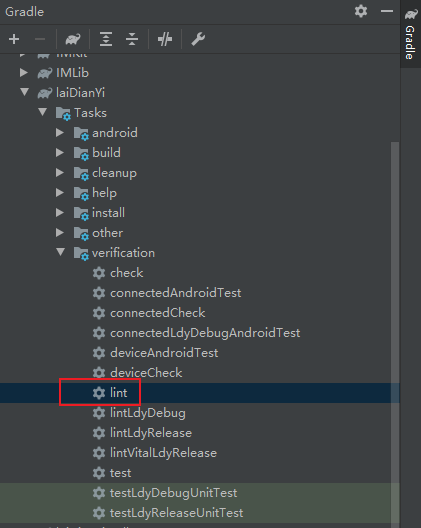

Android Studio右侧菜单栏中找到 Gradle，展开找到并双击verification > lint

image-20210218172408117

点击运行之后会生成两个文件:

  • lint-results.xml
  • lint-results.html

这两个文件所在的目录为：项目名称/app/build/reports

也可以使用命令行生成:

也可以使用命令行生成:

lint –check “UnusedResources” ./ > result.txt

会导出一个txt的文件，如果想导出*.html*的文件可以使用命令:

lint –check “UnusedResources” ./ –html result.html

这样就会生成一个html格式的文件。
要查看未使用的资源，可以在生成的文件里面可以找到UnusedResources的选项:

找到了不再使用的资源，如何清理呢？手动删除太麻烦了，推荐使用另一个工具android-resource-remover。

android-resource-remover 清理无用资源

android-resource-remover是一个开源的python库，可以根据Android Lint生成的结果，从项目中删除掉不用的资源。

使用环境要求:

  • Python >=2.7
  • ADT >= 16
  • Pip

通过pip安装android-resource-remover:

pip install android-resource-remover

使用Lint生成的lint-results.xml文件清理不用资源,运行命令:

android-resource-remover –xml build/outputs/lint-results.xml

这样就可以清除无用的Android资源了。
