架构

MVC

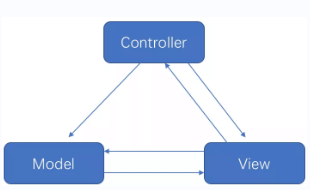

MVC模型

在 Android 中，三者的关系如下：

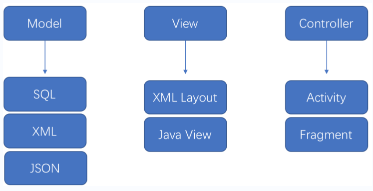

安卓中MVC模型

模型层（Model）：主要负责网络请求，数据库处理，I/O操作，即页面的数据来源。
视图层（View）：对应于xml布局文件和java代码动态view部分。
控制层（Controller）：主要负责业务逻辑，在android中由Activity承担，同时因为XML视图功能太弱，所以Activity既要负责视图的先睡又要加入控制逻辑，承当的功能过多。

由于在 Android 中 xml 布局的功能性太弱，所以 Activity 承担了绝大部分的工作，所以在 Android 中 mvc 更像：

安卓中MVC的缺点

总结：

具有一定的分层，model 解耦，controller 和 view 并没有解耦
controller 和 view 在 Android 中无法做到彻底分离，Controller 变得臃肿不堪
易于理解、开发速度快、可维护性高
Activity同时负责View与Controller层的工作，违背了单一职责原则
Model层与View层存在耦合，存在互相依赖，违背了最小知识原则

MVP

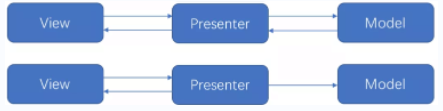

MVP模型

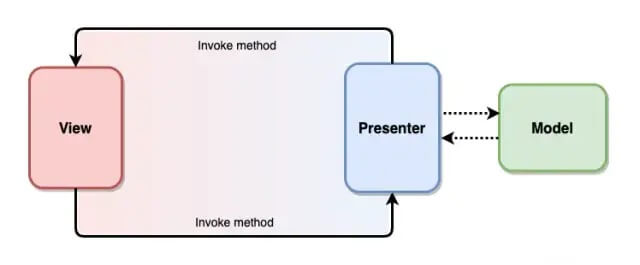

MVP框架

View层：对应于Activity与XML,只负责显示UI,只与Presenter层交互，与Model层没有耦合。
Presenter层：主要负责处理业务逻辑，通过接口回调View层。
Model层：主要负责网络请求，数据库处理等操作，这个没有什么变化。

通过引入接口 BaseView，让相应的视图组件如 Activity，Fragment去实现 BaseView，把业务逻辑放在 presenter 层中，弱化 Model 只有跟 view 相关的操作都由 View 层去完成。

总结：

彻底解决了 MVC 中 View 和 Controller 傻傻分不清楚的问题
但是随着业务逻辑的增加，一个页面可能会非常复杂，UI的改变是非常多，会有非常多的case，这样就会造成View的接口会很庞大
更容易单元测试

MVP架构同样有自己的问题：

Presenter层通过接口与View通信，实际上持有了View的引用。
但是随着业务逻辑的增加，一个页面可能会非常复杂，这样就会造成View的接口会很庞大。

MVVM

MVVM 模式将 Presenter 改名为 ViewModel，基本上与 MVP 模式完全一致。

唯一的区别是，它采用双向数据绑定（data-binding）：View的变动，自动反映在 ViewModel，反之亦然。

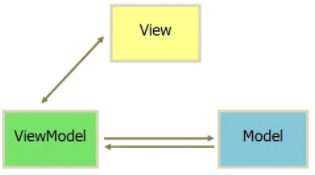

MVVM框架

MVVM与MVP的主要区别在于，不用去主动刷新UI了，只要Model数据变了，会自动反映到UI上。

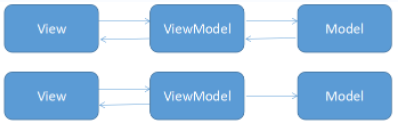

MVVM模型

在 MVP 中 View 和 Presenter 要相互持有，方便调用对方，而在 MVP 中 View 和 ViewModel 通过 Binding进行关联，他们之前的关联处理通过 DataBinding 完成。

总结：

很好的解决了 MVC 和 MVP 的问题
视图状态较多，ViewModel 的构建和维护的成本都会比较高
但是由于数据和视图的双向绑定，导致出现问题时不太好定位来源

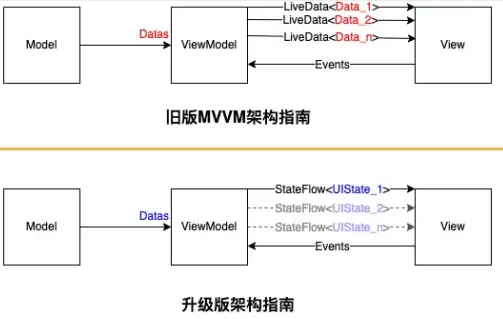

升级版MVVM

安卓/升级版MVVM

MVVM不足：

为保证对外暴露的LiveData是不可变的，需要添加不少模板代码并且容易遗忘。

为保证数据流的单向流动，LiveData向外暴露时需要转化成immutable，这需要添加不少模板代码，如：

class TestViewModel: ViewModel(){
    //为保证对外暴露的LiveData不可变，增加一个状态就要添加两个LiveData变量
    private val _pageState: MutableLiveData<PageState> = MutableLiveData()
    val pageState: LiveData<PageState> = _pageState
    private val _state1: MutableLiveData<String> = MutableLiveData()
    val state1: LiveData<String> = _state1
    private val _state2: MutableLiveData<String> = MutableLiveData()
    val state2: LiveData<String> = _state2
    //...
}

必须定义一个可变，一个不可变的

View层与ViewModel层的交互比较零乱，不成体系。

MVI

MVI与MVVM很相似，其借鉴了前端框架的思想，更加强调数据的单向流动和唯一数据源，架构图：

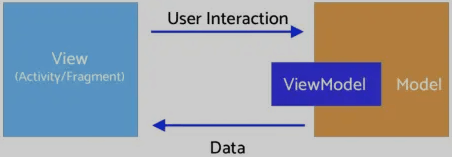

安卓/MVI框架

其主要分为以下几部分：

Model：与MVVM中的Model不同的是，MVI的Model主要是指UI状态（State）。例如页面加载状态、控件位置等都是一种UI状态。
View: 与其他MVX中的View一致，可能是一个Activity或者任意UI承载单元。MVI中的View通过订阅Intent的变化实现界面刷新。（注意：这里不是Activity的Intent）
Intent: 此Intent不是Activity的Intent，用户的任何操作都被包装成Intent后发送给Model层进行数据请求。

单向数据流

MVI强调数据的单向流动，主要分为以下几步：

用户操作以Intent的形式通知Model。
Model基于Intent更新State。
View接收到State变化刷新UI。

数据永远在一个环形结构中单向流动，不能反向流动：

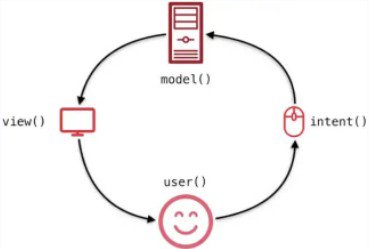

安卓/MVI单向数据流

`MVI`使用

总体架构图

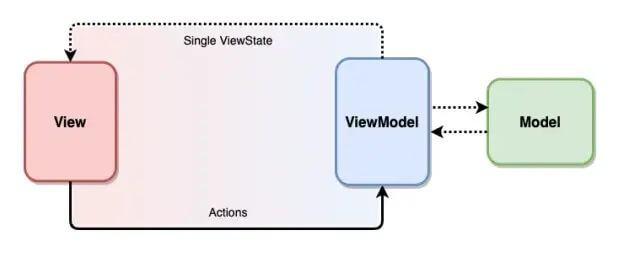

MVI总体架构图

我们使用ViewModel来承载MVI的Model层，总体结构也与MVVM类似,主要区别在于Model与View层交互的部分。

Model层承载UI状态，并暴露出ViewState供View订阅，ViewState是个data class,包含所有页面状态。
View层通过Action更新ViewState，替代MVVM通过调用ViewModel方法交互的方式。

`MVI`实例介绍

添加`ViewState`与`ViewEvent`

ViewState承载页面的所有状态，ViewEvent则是一次性事件，如Toast等,如下所示：

data class MainViewState(val fetchStatus: FetchStatus, val newsList: List<NewsItem>)

sealed class MainViewEvent {
    data class ShowSnackbar(val message: String) : MainViewEvent()
    data class ShowToast(val message: String) : MainViewEvent()
}

我们这里ViewState只定义了两个，一个是请求状态，一个是页面数据。
ViewEvent也很简单，一个简单的密封类，显示Toast与Snackbar。

`ViewState`更新

class MainViewModel : ViewModel() {
    private val _viewStates: MutableLiveData<MainViewState> = MutableLiveData()
    val viewStates = _viewStates.asLiveData()
    private val _viewEvents: SingleLiveEvent<MainViewEvent> = SingleLiveEvent()
    val viewEvents = _viewEvents.asLiveData()

    init {
        emit(MainViewState(fetchStatus = FetchStatus.NotFetched, newsList = emptyList()))
    }

    private fun fabClicked() {
        count++
        emit(MainViewEvent.ShowToast(message = "Fab clicked count $count"))
    }

    private fun emit(state: MainViewState?) {
        _viewStates.value = state
    }

    private fun emit(event: MainViewEvent?) {
        _viewEvents.value = event
    }
}

如上所示：

我们只需定义ViewState与ViewEvent两个State,后续增加状态时在data class中添加即可，不需要再写模板代码。
ViewEvents是一次性的，通过SingleLiveEvent实现，当然你也可以用Channel当来实现。
当状态更新时，通过emit来更新状态。

`View`监听`ViewState`

private fun initViewModel() {
    viewModel.viewStates.observe(this) {
        renderViewState(it)
    }
    viewModel.viewEvents.observe(this) {
        renderViewEvent(it)
    }
}

如上所示，MVI 使用 ViewState 对 State 集中管理，只需要订阅一个 ViewState 便可获取页面的所有状态，相对 MVVM 减少了不少模板代码。

`View`通过`Action`更新`State`

class MainActivity : AppCompatActivity() {
    private fun initView() {
        fabStar.setOnClickListener {
            viewModel.dispatch(MainViewAction.FabClicked)
        }
    }
}
class MainViewModel : ViewModel() {
    fun dispatch(action: MainViewAction) =
        reduce(viewStates.value, action)

    private fun reduce(state: MainViewState?, viewAction: MainViewAction) {
        when (viewAction) {
            is MainViewAction.NewsItemClicked -> newsItemClicked(viewAction.newsItem)
            MainViewAction.FabClicked -> fabClicked()
            MainViewAction.OnSwipeRefresh -> fetchNews(state)
            MainViewAction.FetchNews -> fetchNews(state)
        }
    }
}

如上所示，View通过Action与ViewModel交互，通过 Action 通信，有利于 View 与 ViewModel 之间的进一步解耦，同时所有调用以 Action 的形式汇总到一处，也有利于对行为的集中分析和监控。

总结

本文主要介绍了MVC,MVP,MVVM与MVI架构，目前MVVM是官方推荐的架构，但仍然有以下几个痛点：

MVVM与MVP的主要区别在于双向数据绑定，但由于很多人(比如我)并不喜欢使用DataBindg，其实并没有使用MVVM双向绑定的特性，而是单一数据源。
当页面复杂时，需要定义很多State,并且需要定义可变与不可变两种,状态会以双倍的速度膨胀，模板代码较多且容易遗忘。
View与ViewModel通过ViewModel暴露的方法交互，比较凌乱难以维护。

而MVI可以比较好的解决以上痛点，它主要有以下优势：

强调数据单向流动，很容易对状态变化进行跟踪和回溯。
使用ViewState对State集中管理，只需要订阅一个 ViewState 便可获取页面的所有状态，相对 MVVM 减少了不少模板代码。
ViewModel通过ViewState与Action通信，通过浏览ViewState 和 Aciton 定义就可以理清 ViewModel 的职责，可以直接拿来作为接口文档使用。

当然MVI也有一些缺点，比如：

所有的操作最终都会转换成State，所以当复杂页面的State容易膨胀。
state是不变的，因此每当state需要更新时都要创建新对象替代老对象，这会带来一定内存开销。

软件开发中没有银弹，所有架构都不是完美的，有自己的适用场景,读者可根据自己的需求选择使用。

但通过以上的分析与介绍，我相信使用MVI架构代替没有使用DataBinding的MVVM是一个比较好的选择

Just do IT Now.
