通信

《Android开发艺术探索》

  • Handler是Android消息机制的上层接口，使得在开发过程中只需要和Handler交互即可。
  • Handler的运行需要底层的MessageQueue（消息队列：存储消息数据）【单链表】和Looper（循环：无限循环地去遍历）支撑。
  • Looper中有特殊概念ThreadLocal【不是线程，在每个线程中存储数据】。
    Handler创建时会采用当前线程的Looper来构造消息循环系统。
    Handler内部通过ThreadLocal获取到当前线程的Looper。
  • ThreadLocal可以在不同的线程中互不干扰地存储并提供数据，通过ThreadLocal可轻松获取每个线程的Looper。
  • 线程默认没有Looper，若需要使用Handler就必须为线程创建Looper。
  • UI线程（ActivityThread）在创建时就会初始化Looper，也即Handler可以在主线程中默认使用的原因。

Android只能主线程访问UI

ViewRootImpl的checkThread方法对UI操作做了验证（限制UI只能在主线程中访问）

1
2
3
4
5
void checkThread(){
    if(mThread != Thread.currentThread()){
        throw new CalledFromWrongThreadExeption("Only the original thread that created a view hierarchy can touch its views.");
    }
}

Handler切线程的作用，让耗时操作放到子线程中，更新UI时切到主线程。

Android不允许在子线程中访问UI

原因：Android的UI控件不是线程安全的，若多线程中并发访问可能会导致UI控件处于不可预期的状态。

若给UI控件加上锁机制，缺点：

  1. 加上锁机制会让UI访问的逻辑变复杂
  2. 加上锁机制会降低UI访问的效率，因为锁机制会阻塞某些线程的执行

消息机制

相关概念

概念 定义 作用 备注
主线程
（UI线程、Main Thread）		 当应用程序第1次启动时，会同时自动开启1条主线程 处理与UI相关的事件
（如更新、操作等）		 主线程与子线程通信媒介=Handler
子线程
（工作线程）		 认为手动开启的线程 执行耗时操作
（如网络请求、数据加载等）		 主线程与子线程通信媒介=Handler
消息
（Message）		 线程间通讯的数据单元
（即Handler接受 & 处理的消息对象）		 存储需操作的通信信息 /
消息队列
（Message Queue）		 一种数据结构
（存储特点：先进先出）		 存储 Handler 发送过来的消息（Message） /
处理者
（Handler）		 * 主线程与子线程的通信媒介
* 线程消息的主要处理者		 * 添加消息（Message）到消息队列（Message Queue）
* 处理循环器（Looper）分派过来的消息（Message）		 /
循环器
（Looper）		 消息队列（Message Queue）与处理者（Handler）的通信媒介 消息循环，即
* 消息获取：循环取出消息队列（Message Queue）的消息（Message）
* 消息分发：将取出的消息（Message）发送给对应的处理者（Handler）		 * 每个线程中只能拥有1个Looper
* 1个Looper可绑定多个线程的Handler
* 即多个线程可往1个Looper所持有的MessageQueue中发送消息，提供了线程间通信的可能
  • 主线程（UI线程、Main Thread）
    • 定义：当应用程序第一次启动时，会同时自动开启一条主线程
    • 作用：处理与UI相关的事件
  • 子线程（工作线程）
    • 定义：人为手动开启的线程
    • 作用：执行耗时操作（如网络请求、数据加载等）
  • 消息（Message）
    • 定义：线程间通讯的数据单元（即Handler接受&处理的消息对象）
    • 作用：

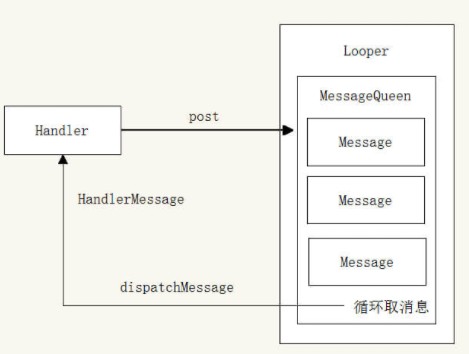

Handler、Looper、MessegeQueue关系

Handler、Looper、MessegeQueue关系

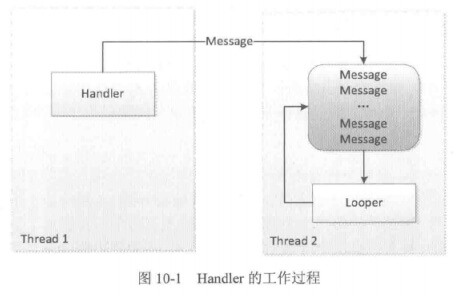

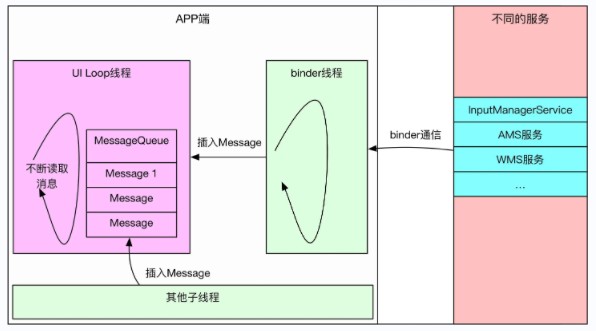

Looper运行模型

Looper运行模型

用Handler的原因即其作用

  • 为什么用Handler消息传递机制
    能保证 ：多个线程并发更新UI；同时保证线程安全
  • Handler作用
    即工作线程需要更新UI时，通过Handler通知主线程，从而在主线程中更新UI操作

Handler机制

  • Handler创建时会采用当前线程的Looper来构建内部的消息循环系统，如果当前线程没有Looper，那么就会报错。解决：为当前线程创建Looper，或者在一个有Looper的线程中创建Handler也行

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    class LooperThread extends Thread{
        public Handler mHandler;
        public void run(){
            //为Thread创建Looper
            Looper.prepare();
            mHandler = new Handler(){
                public void handleMessage(Message msg){
                    //process incoming message here
                }
            };
            //looper开始循环遍历messageQueue工作
            Looper.loop();
        }
    }

  • Handler创建完毕后，其内部Looper以及MessageQueue即可与Handler一起协同工作了
    可以通过Handler的post方法（最终也是通过send方法来完成的）将一个Runnable投递到Handler内部的Looper中去处理；
    也可以通过Handler的send方法发送个消息，这个消息同样会在Looper中去处理；

  • send工作过程：Handler的send被调用时，它会调用MessageQueue的enqueueMessage方法将这个消息放入消息队列中，而后Looper发现新消息到来会去处理这个消息，最终消息中的Runnable或者Handler的handleMessage方法会被调用。
    注意：Looper是运行在创建Handler所在的线程中的，这样Handler中的业务逻辑就会被切换到创建Handler所在的线程中去执行了。

  • Handler有两个主要用途：
    （1）安排Message和runnables在将来的某个时刻执行;
    （2）将要在不同于自己的线程上执行的操作排入队列。(在多个线程并发更新UI的同时保证线程安全。)

  • Android规定访问UI只能在主线程中进行，因为Android的UI控件不是线程安全的，多线程并发访问会导致UI控件处于不可预期的状态。为什么系统不对UI控件的访问加上锁机制？缺点有两个：

    1. 加锁会让UI访问的逻辑变得复杂；
    2. 其次锁机制会降低UI访问的效率。

  • 如果子线程访问UI，那么程序就会抛出异常。ViewRootImpl对UI操作做了验证，这个验证工作是由ViewRootImpl的checkThread方法完成：
    ViewRootImpl.java

    1
    2
    3
    4
    5
    6
    void checkThread() {
        if (mThread != Thread.currentThread()) {
            throw new CalledFromWrongThreadException(
                    "Only the original thread that created a view hierarchy can touch its views.");
        }
    }
  • Message：Handler接收和处理的消息对象
  • MessageQueue：Message的队列，先进先出，每一个线程最多可以拥有一个
  • Looper：消息泵，是MessageQueue的管理者，会不断从MessageQueue中取出消息，并将消息分给对应的Handler处理，**每个线程只有一个Looper**。

Handler创建的时候会采用当前线程的Looper来构造消息循环系统，需要注意的是，线程默认是没有Looper的，直接使用Handler会报错，如果需要使用Handler就必须为线程创建Looper，因为默认的UI主线程，也就是ActivityThread，ActivityThread被创建的时候就会初始化Looper，这也是在主线程中默认可以使用Handler的原因。

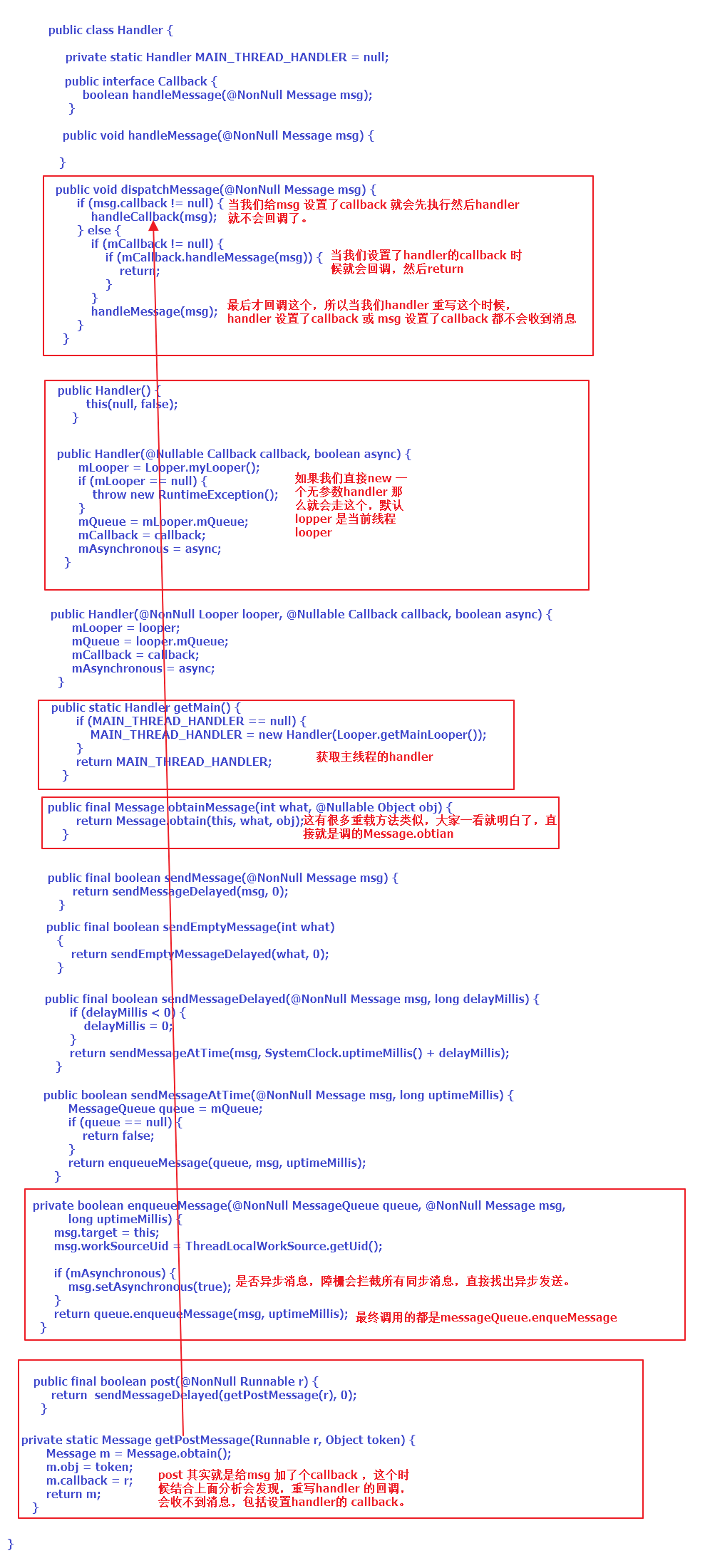

Handler源码

Handler源码

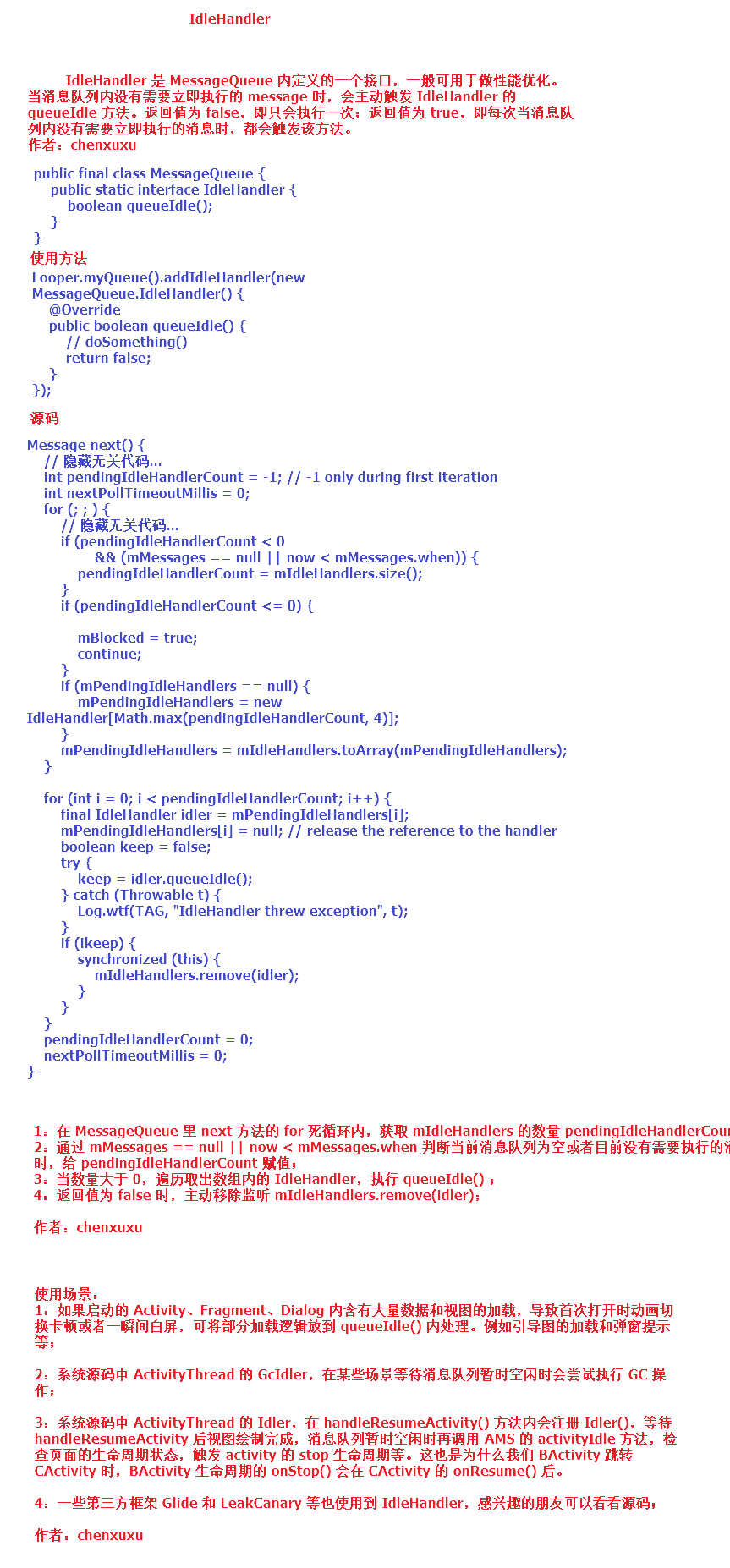

IdleHandler

IdleHandler

工作原理

ThreadLocal

ThreadLocal是一个线程内部的数据存储类，通过它可以在指定的线程中存储数据，其他线程则无法获取。Looper、ActivityThread以及AMS中都用到了ThreadLocal。当不同线程访问同一个ThreadLocal的get方法，ThreadLocal内部会从各自的线程中取出一个数组，然后再从数组中根据当前ThreadLcoal的索引去查找对应的value值。
在指定的线程中存储数据，只有在这个线程中才可以获取到存储的数据，其他线程无法获取到。【数据为线程私有】

ThreadLocal.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
public void set(T value) {
    Thread t = Thread.currentThread();
    ThreadLocalMap map = getMap(t);
    if (map != null)
        map.set(this, value);
    else
        createMap(t, value);
}

···
public T get() {
    Thread t = Thread.currentThread();
    ThreadLocalMap map = getMap(t);
    if (map != null) {
        ThreadLocalMap.Entry e = map.getEntry(this);
        if (e != null) {
            @SuppressWarnings("unchecked")
            T result = (T)e.value;
            return result;
        }
    }
    return setInitialValue();
}

应用场景：
１.　场景1：当某些数据是以线程为作用域切不同线程有不同的数据副本时，考虑采用ThreadLocal。若不用ThreadLocal，那么就得提供个类似于LooperManager的全局哈希表供Handler查找指定线程的Looper来管理数据。
２.　场景2：复杂逻辑下的对象传递，比如监听器的传递，

例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
private ThreadLocal<Boolean> mBooleanThreadLocal = new ThreadLocal<Boolean>();
//主线程设置ThreadLocal值为true
mBooleanThreadLocal.set(true);
Log.d(TAG, "[Thread#main]mBooleanThreadLocal=" + mBooleanThreadLocal.get());

new Thread("Thread#1"){
    @Override
    public void run(){
        //子线程1中设置ThreadLocal值为false
        mBooleanThreadLocal.set(false);
        Log.d(TAG, "[Thread#1]mBooleanThreadLocal=" + mBooleanThreadLocal.get());
    };
}.start();

new Thread("Thread#2"){
    @Override
    public void run(){
        //子线程2中不设置ThreadLocal的值，直接获取ThreadLocal中的值
        Log.d(TAG, "[Thread#2]mBooleanThreadLocal=" + mBooleanThreadLocal.get());
    }
}.start();
1
2
3
4
//输出结果：
[Thread#main]mBooleanThreadLocal=true
[Thread#1]mBooleanThreadLocal=false
[Thread#2]mBooleanThreadLocal=null

不同线程访问同一个ThreadLocal对象，但是通过ThreadLocal获取到的值确实不一样的。

不同线程访问同一个ThreadLocal的get方法，ThreadLocal内部会从各自的线程中取出一个数组，然后再从数组中根据当前ThreadLocal的索引去查找出对应的value值。显然，不同线程中的数组是不同的，这就是为何可通过ThreadLocal在不同线程中维护一套数据副本并且互不干扰的原因。

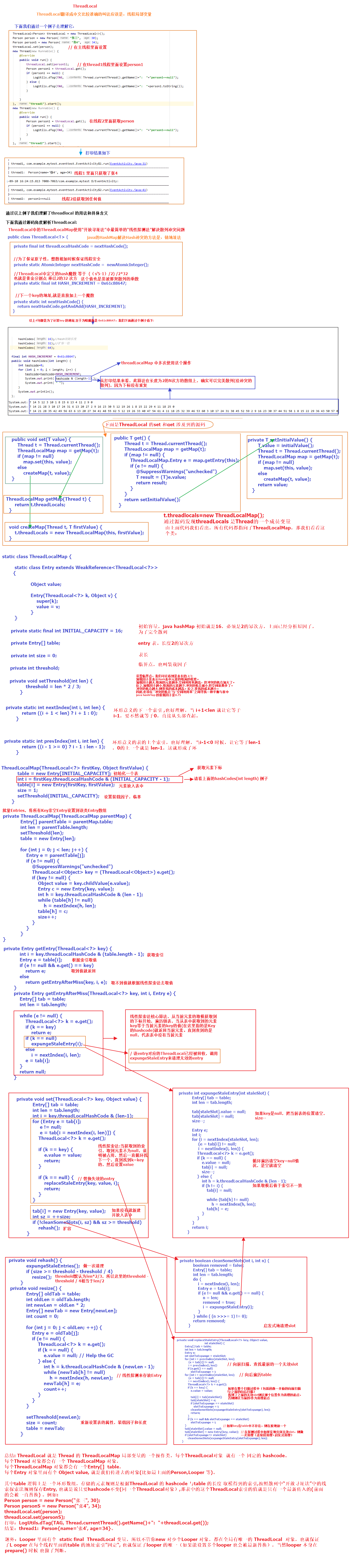

ThreadLocal

MessageQueue

MessageQueue主要包含两个操作：插入和读取。读取操作本身会伴随着删除操作，插入和读取对应的方法分别是enqueueMessage和next。MessageQueue内部实现并不是用的队列，实际上通过一个单链表的数据结构来维护消息列表。next方法是一个无限循环的方法，如果消息队列中没有消息，那么next方法会一直阻塞。当有新消息到来时，next方法会放回这条消息并将其从单链表中移除。

MessageQueue.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
boolean enqueueMessage(Message msg, long when) {
    ···
    synchronized (this) {
        ···
        msg.markInUse();
        msg.when = when;
        Message p = mMessages;
        boolean needWake;
        if (p == null || when == 0 || when < p.when) {
            // New head, wake up the event queue if blocked.
            msg.next = p;
            mMessages = msg;
            needWake = mBlocked;
        } else {
            // Inserted within the middle of the queue.  Usually we don't have to wake
            // up the event queue unless there is a barrier at the head of the queue
            // and the message is the earliest asynchronous message in the queue.
            needWake = mBlocked && p.target == null && msg.isAsynchronous();
            Message prev;
            for (;;) {
                prev = p;
                p = p.next;
                if (p == null || when < p.when) {
                    break;
                }
                if (needWake && p.isAsynchronous()) {
                    needWake = false;
                }
            }
            msg.next = p; // invariant: p == prev.next
            prev.next = msg;
        }

        // We can assume mPtr != 0 because mQuitting is false.
        if (needWake) {
            nativeWake(mPtr);
        }
    }
    return true;
}
···
Message next() {
    // Return here if the message loop has already quit and been disposed.
    // This can happen if the application tries to restart a looper after quit
    // which is not supported.
    ···
    for (;;) {
        ···
        synchronized (this) {
            // Try to retrieve the next message.  Return if found.
            final long now = SystemClock.uptimeMillis();
            Message prevMsg = null;
            Message msg = mMessages;
            if (msg != null && msg.target == null) {
                // Stalled by a barrier.  Find the next asynchronous message in the queue.
                do {
                    prevMsg = msg;
                    msg = msg.next;
                } while (msg != null && !msg.isAsynchronous());
            }
            if (msg != null) {
                if (now < msg.when) {
                    // Next message is not ready.  Set a timeout to wake up when it is ready.
                    nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
                } else {
                    // Got a message.
                    mBlocked = false;
                    if (prevMsg != null) {
                        prevMsg.next = msg.next;
                    } else {
                        mMessages = msg.next;
                    }
                    msg.next = null;
                    if (DEBUG) Log.v(TAG, "Returning message: " + msg);
                    msg.markInUse();
                    return msg;
                }
            } else {
                // No more messages.
                nextPollTimeoutMillis = -1;
            }
            ···
        }

        // Run the idle handlers.
        // We only ever reach this code block during the first iteration.
        for (int i = 0; i < pendingIdleHandlerCount; i++) {
            final IdleHandler idler = mPendingIdleHandlers[i];
            mPendingIdleHandlers[i] = null; // release the reference to the handler

            boolean keep = false;
            try {
                keep = idler.queueIdle();
            } catch (Throwable t) {
                Log.wtf(TAG, "IdleHandler threw exception", t);
            }

            if (!keep) {
                synchronized (this) {
                    mIdleHandlers.remove(idler);
                }
            }
        }

        // Reset the idle handler count to 0 so we do not run them again.
        pendingIdleHandlerCount = 0;

        // While calling an idle handler, a new message could have been delivered
        // so go back and look again for a pending message without waiting.
        nextPollTimeoutMillis = 0;
    }
}

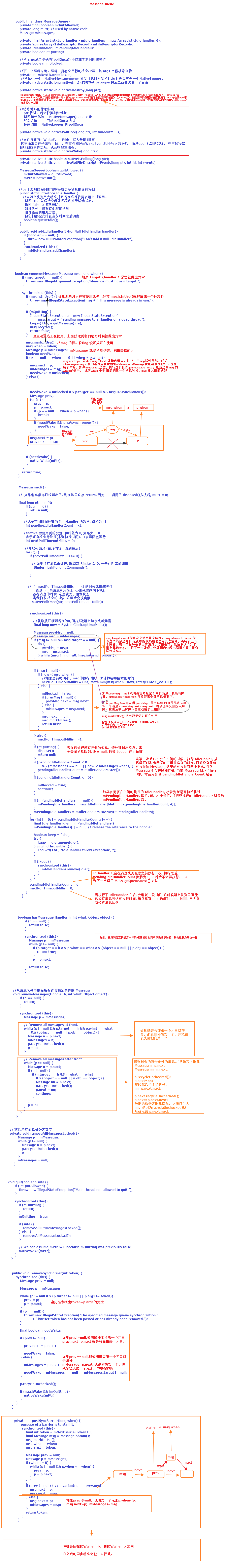

MessageQueue

Looper

Looper会不停地从MessageQueue中查看是否有新消息，如果有新消息就会立刻处理，否则会一直阻塞。

Looper.java

1
2
3
4
private Looper(boolean quitAllowed) {
    mQueue = new MessageQueue(quitAllowed);
    mThread = Thread.currentThread();
}

可通过Looper.prepare()为当前线程创建一个Looper：

1
2
3
4
5
6
7
8
new Thread("Thread#2") {
    @Override
    public void run() {
        Looper.prepare();
        Handler handler = new Handler();
        Looper.loop();
    }
}.start();

除了prepare方法外，Looper还提供了prepareMainLooper方法，主要是给ActivityThread创建Looper使用，本质也是通过prepare方法实现的。由于主线程的Looper比较特殊，所以Looper提供了一个getMainLooper方法来获取主线程的Looper。
Looper提供了quit和quitSafely来退出一个Looper，二者的区别是：quit会直接退出Looper，而quitSafly只是设定一个退出标记，然后把消息队列中的已有消息处理完毕后才安全地退出。Looper退出后，通过Handler发送的消息会失败，这个时候Handler的send方法会返回false。因此在不需要的时候应终止Looper。

Looper.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public static void loop() {
    final Looper me = myLooper();
    if (me == null) {
        throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");
    }
    final MessageQueue queue = me.mQueue;
    ···
    for (;;) {
        Message msg = queue.next(); // might block
        if (msg == null) {
            // No message indicates that the message queue is quitting.
            return;
        }
        ···
        try {
            msg.target.dispatchMessage(msg);
            dispatchEnd = needEndTime ? SystemClock.uptimeMillis() : 0;
        } finally {
            if (traceTag != 0) {
                Trace.traceEnd(traceTag);
            }
        }
        ···
        msg.recycleUnchecked();
    }
}

loop方法是一个死循环，唯一跳出循环的方式是MessageQueue的next方法返回了null。当Looper的quit方法被调用时，Looper就会调用MessageQueue的quit或者qutiSafely方法来通知消息队列退出，当消息队列被标记为退出状态时，它的next方法就会返回null。loop方法会调用MessageQueue的next方法来获取新消息，而next是一个阻塞操作，当没有消息时，next会一直阻塞，导致loop方法一直阻塞。Looper处理这条消息：msg.target.dispatchMessage(msg)，这里的msg.target是发送这条消息的Handler对象。

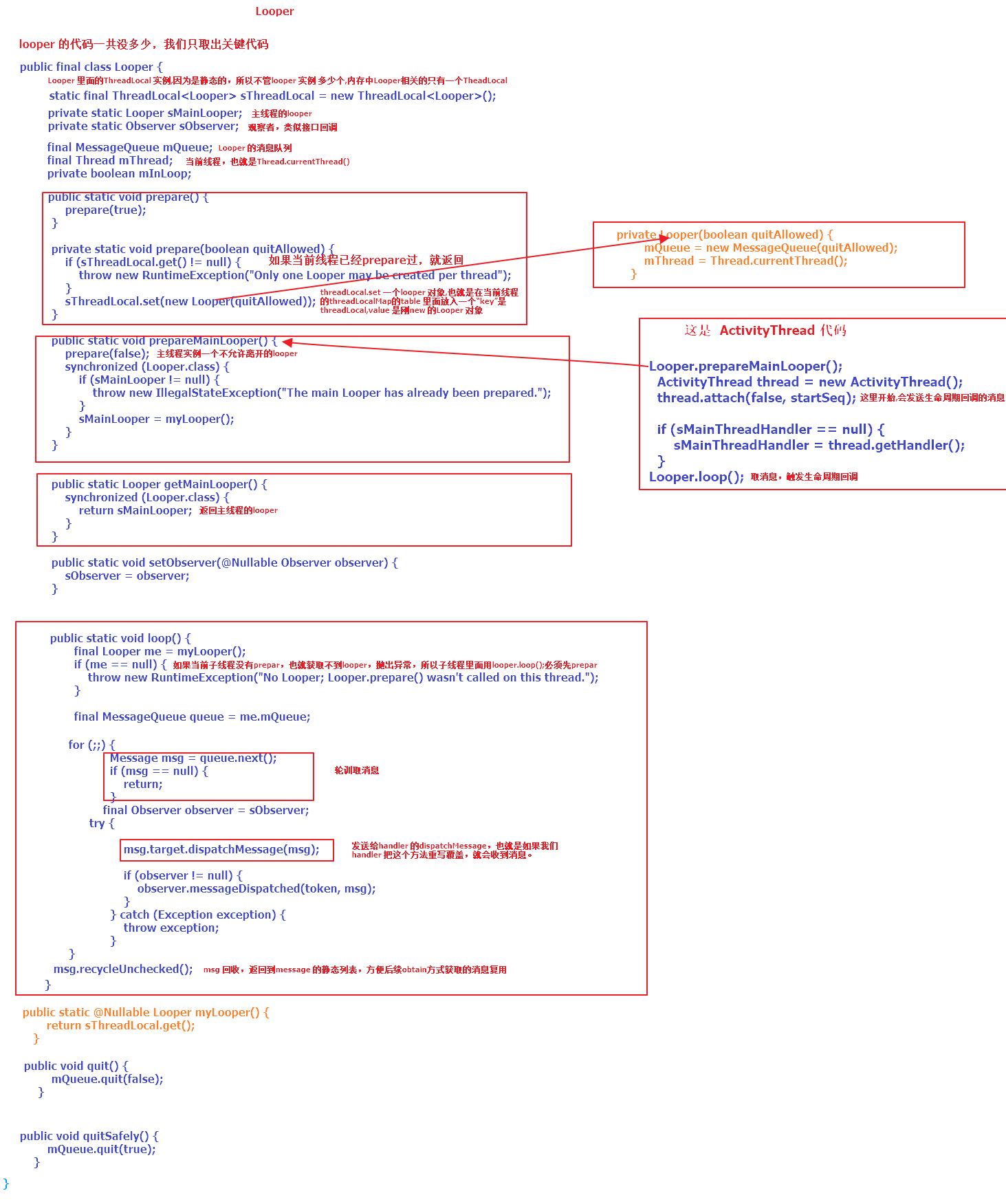

Looper源码

Looper

Handler

Handler的工作主要包含消息的发送和接收的过程。消息的发送可以通过post/send的一系列方法实现，post最终也是通过send来实现的。

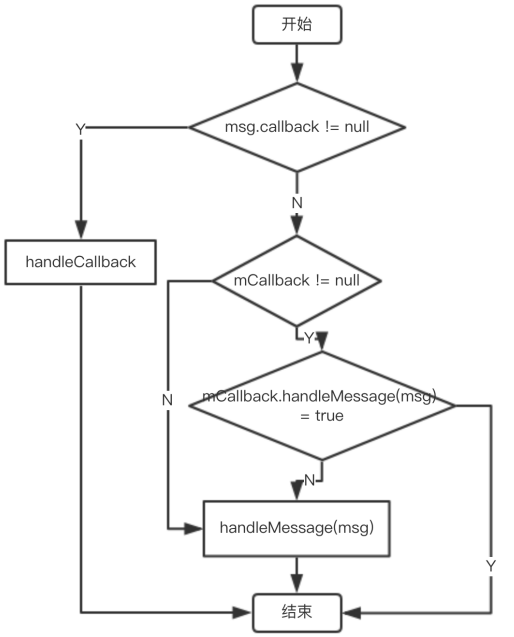

Handler工作流程图

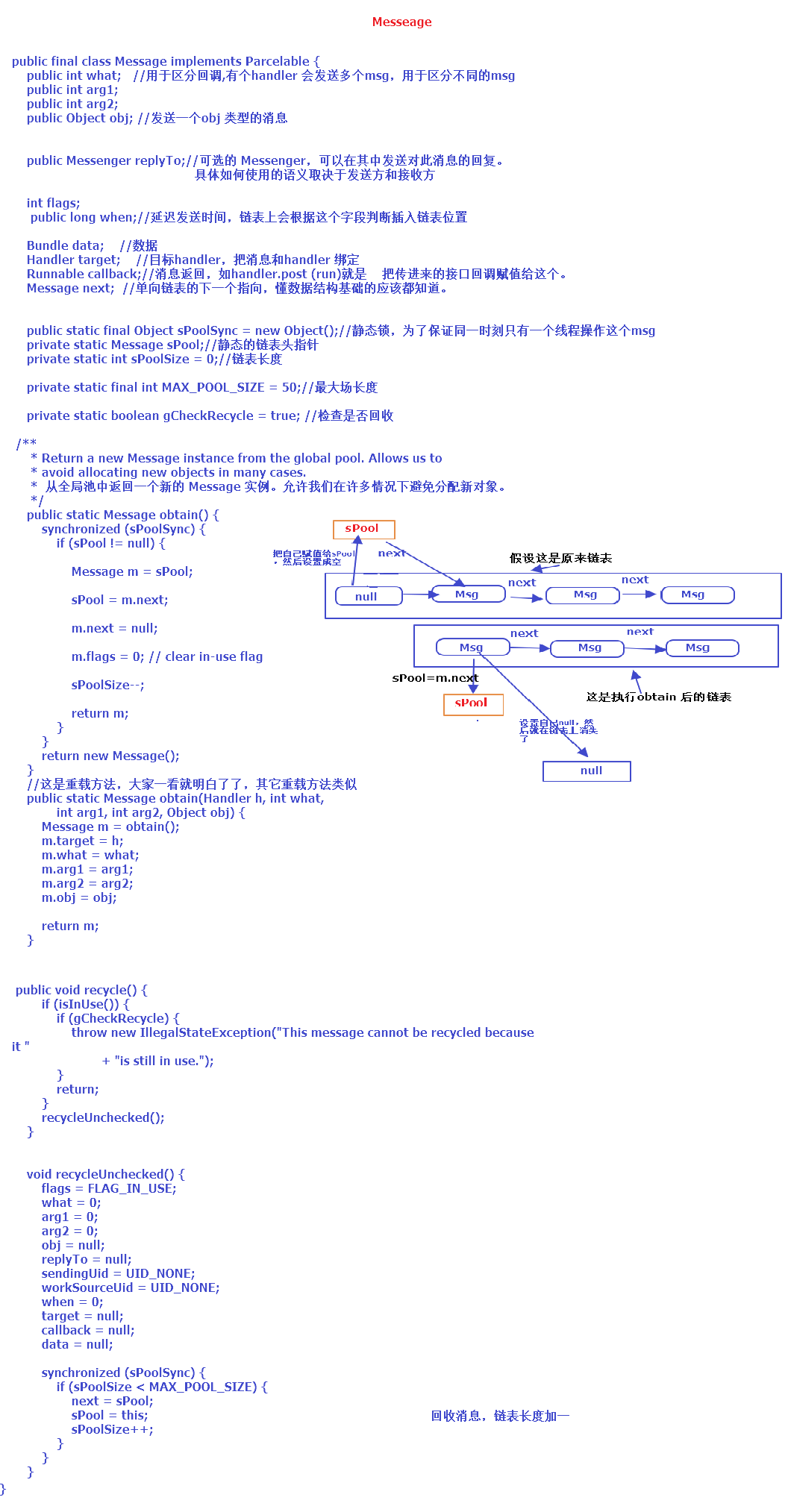

Message

Message

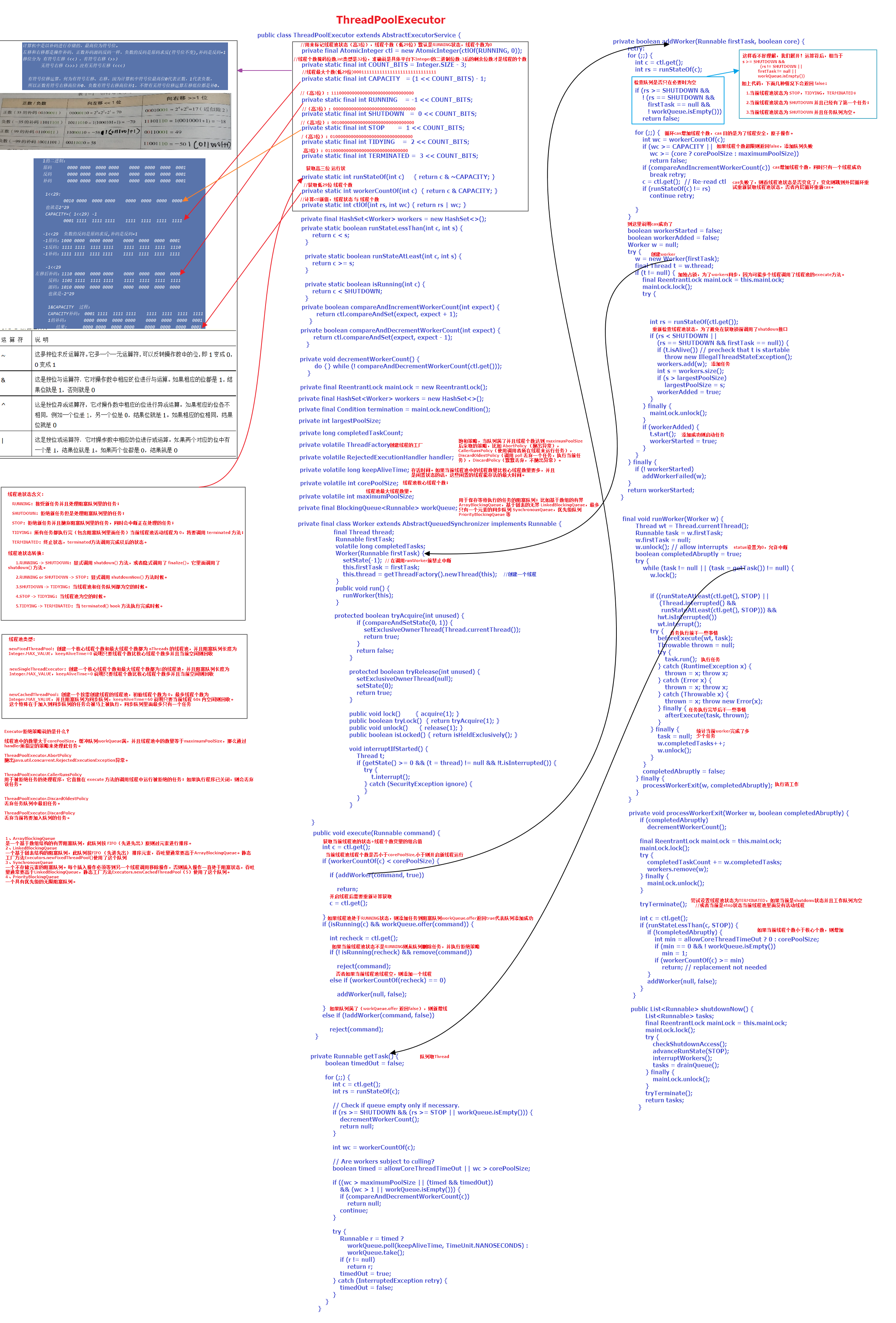

ThreadPoolExecutor

ThreadPoolExecutor

子线程与主线程通信

Activity.runOnUIThread(Runnable)

View.Post(Runnable)

View.PostDelayed(Runnable, long)

AsyncTask

安卓-线程AsyncTask

3个参数

  1. Params：后台线程所需的参数
  2. Progress：后台线程处理作业的进度
  3. Result：后台线程运行的结果，也就是需要提交给UI线程的信息

4个方法

  1. onPreExecute：运行在UI线程，主要目的是为后台线程的运行做准备
  2. doInBackground：运行在后台线程，它用来负责运行任务。它拥有参数Params，并且返回Result
  3. onProgressUpdate：运行在UI线程，主要目的是用来更新UI线程中显示进度的UI控件
  4. onPostExecute：运行在UI线程，doInBackground后被调用，在此方法中，就可以将Result更新到UI控件上

Handler.Post(Runnable)

Handler.PostDelayed(Runnable, long)

在子线程中创建Handler，但实例化在run()外=>handler内是主线程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
private void showChildMessageQueue(){
    new Thread(new Runnable(){
        Handler mHandler = new Handler(){
        	@Override
            public void handleMessage(@NonNull Message msg){
                super.handleMessage(msg);
                //打印出的线程是主线程
                System.out.println("当前线程名称："+Thread.currentThread().getName() + " " + msg.obj.toString());
            }
        };

        @Override
        public void run(){
            int i = 0;
            while(i < 10){
                Message msg = Message.obtain();
                msg.obj = "this is message " + i;
                mHandler.sendMessage(msg);
                i++;

                try{
                    Thread.sleep(1000L);
                } catch(InterruptedException e){
                    e.printStackTrace();
                }
            }
        }
    }).start();
}

在子线程中创建Handler，但实例化在run()内=>handler内是子线程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
private void showChildMessageQueue(){
    new Thread(new Runnable(){
        Handler mHandler;

        @Override
        public void run(){
            mHandler = new Handler(){
              super.handleMessage(msg);
                //打印出的线程是子线程
                System.out.println("当前线程名称："+Thread.currentThread().getName() + " " + msg.obj.toString());
            };

            //子线程中操作UI的话需要获取自己的Looper。
            //创建属于子线程的Looper
            Looper.prepare();
            //操作UI控件
            ...
            //开启looper
            Looper.loop();

            int i = 0;
            while(i < 10){
                Message msg = Message.obtain();
                msg.obj = "this is message " + i;
                mHandler.sendMessage(msg);
                i++;

                try{
                    Thread.sleep(1000L);
                } catch(InterruptedException e){
                    e.printStackTrace();
                }
            }
        }
    }).start();
}

Looper无限循环为啥不阻塞UI线程？

  • AcitivityThread是个final的类，不是主线程，主线程是Zygote fork出来的。
  • ActivityThread里有main方法，就是程序入口，main中有Looper.prepareMainLooper()和looper.loop()
  • Looper无限循环的原因：ActivityThread的main()主要是做消息循环（保证main()不会结束掉），一旦退出消息循环则App也会退出。
  • Looper.loop()不会阻塞UI线程原因：Looper.loop()功能是不断收发事件的消息（Activity的生命周期都依靠于主线程的Looper.loop()来调度）。在进入死循环前会创建个新binder线程（ActivityThread.main()中thread.attach(false);就是建立Bindler通道–创建新线程）这个线程会接受系统服务AMS发送来的事件
    当没有事件需要处理时，主线程就会阻塞；当子线程往消息队列发送消息，并且往管道文件写数据时，主线程就被唤醒。
  • 主线程中的 Looper 从消息队列读取消息，当读完所有消息时，主线程阻塞。子线程往消息队列发送消息，并且往管道文件写数据，主线程即被唤醒，从管道文件读取数据，主线程被唤醒只是为了读取消息，当消息读取完毕，再次睡眠。因此 loop 的循环并不会对 CPU 性能有过多的消耗。

通信相关问题

Can’t create handler inside thread that has not called Looper.prepare()

现象：报错Can't create handler inside thread that has not called Looper.prepare()
原因：在子线程中new Handler（加Toast也有这个问题）导致的
分析：因为Handler与其调用者在同一线程中，Handler中执行了延迟操作，会导致调用的线程阻塞。每个Hander对象都会绑定一个Looper对象，每个Looper对象对应一个消息队列（MessageQueue），若在创建Handler时不指定与其绑定的Looper对象则默认将当前线程的Looper绑定到该Handler上。
在主线程中直接使用new Hanlder()创建Handler对象，其将自动与主线程的Looper对象绑定；在子线程中直接new创建会报错，因为子线程中没有开启Looper，而Handler对象必须绑定Looper对象。

解决：
方案一：需先在该子线程中手动开启Looper（Looper.prepare()-->Looper.loop()），然后将其绑定到Handler对象上。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
final Runnable runnable = new Runnable(){
	@Override
	public void run(){
		//执行耗时操作
		try{
			Log.e("bm", "runnable线程："+ Thread.currentThread().getId() + " name:" + Thread.currentThread().getName());
			Thread.sleep(2000L);
			Log.e("bm", "执行完耗时操作了~");
		} catch (InterruptedException e){
			e.printStackTrace();
		}
	}
};

new Thread(){
	public void run(){
		Looper.prepare();
		new Handler().post(runnable);//在子线程中直接去new一个handler
		Looper.loop();//这种情况下，Runnable对象时运行在子线程中的，可以进行耗时操作，但是不能更新UI
	}
}.start();

方案二：通过Looper.getMainLooper()，获得主线程的Looper，将其绑定到此Handler对象上。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
final Runnable runnable = new Runnable() {
　　@Override
　　public void run() {
　　　　//执行耗时操作
　　　　try {
　　　　　　Log.e("bm", "runnable线程： " + Thread.currentThread().getId()+ " name:" + Thread.currentThread().getName());
　　　　　　Thread.sleep(2000);
　　　　　　Log.e("bm", "执行完耗时操作了~");
　　　　} catch (InterruptedException e) {
　　　　e.printStackTrace();
　　　　}
　　}
};
new Thread() {
　　public void run() {
　　　　new Handler(Looper.getMainLooper()).post(runnable);//在子线程中直接去new 一个handler

　　　　//这种情况下，Runnable对象是运行在主线程中的，不可以进行联网操作，但是可以更新UI
　　}
}.start();

sending message to a Handler on dead thread

toast报这个异常。解决：在主线程创建个Handler，toast写里面，需要吐司的地方去发送消息给这个handler
