安卓-JNI、NDK

Posted on | In

NDK

NDK 全称是 Native Development Kit，是一组可以在 Android 应用中编写实现 C/C++ 的工具，可以在项目用自己写源代码构建，也可以利用现有的预构建库。

用途

  • 从设备获取更好的性能以用于计算密集型应用，例如游戏或物理模拟
  • 重复使用自己或其他开发者的 C/C++ 库，便利于跨平台。
  • NDK 集成了譬如 OpenSL、Vulkan 等 API 规范的特定实现，以实现在 java 层无法做到的功能如提升音频性能等
  • 增加反编译难度

C&C++ - 写给Android应用开发者的C语言快速入门指北

Android NDK开发之旅（相对比较旧）

NDK开发入门终极教程

1 准备工作

1.1 下载 NDK

当前 NDK 稳定版已经 发布到 r15c 。附上各个平台的下载地址：

  1. android-ndk-r15c-windows-x86
  2. android-ndk-r15c-windows-x86_64
  3. android-ndk-r15c-darwin-x86_64
  4. android-ndk-r15c-linux-x86_64

1.2 添加NDK依赖

解压下载好的文件在本地，在 AndroidStudio 工程配置（注意不是 AndroidStudio 工具配置）中指定 NDK 路径。

  1. 选中项目，F4弹出Project Structure，在SDK Location中找到 ndk 项，选择本地ndk路径。

  2. 或在local.properties中指定NDK路径

    1
    2
    nkd.dir=ndk本地路径
    sdk.dir=sdk本地路径

1.3 添加cmake支持

在 AndroidStudio 工具配置中，选择 Android SDK -> SDK Tools 中，勾选CMake并安装。

2 新建支持NDk工程

现在的AndroidStduio更支持一种极简方式集成NDK开发支持，即在下图中勾选include C++ support。然后选择C++标准。如C++ 11。建选默认的ToolChain Default。

之后正常 run 即可将 C 语言部分生成出 so 文件并打包到 apk 文件中。

3 给工程添加NDK支持

上述方式适合在新的工程中添加 NDK 支持。如何要在现有的项目中添加 NDK 支持，现提供 cmake 和 ndk-build 两种方式。

由于在同一个工程中，同时支持 cmake 和 ndk-build 两种方式编译 so 文件，因此将 C 源码单独放在 cpp-src 目录。且将 cmake、ndk-build 区分不同的module进行编译。

3.1 cmake

这是目前最受欢迎的集成方式，AndroidStduio 在创建新工程时默认使用该方式添加 NDK 支持。但在现有的工程中添加 NDK支持，需要手动配置。

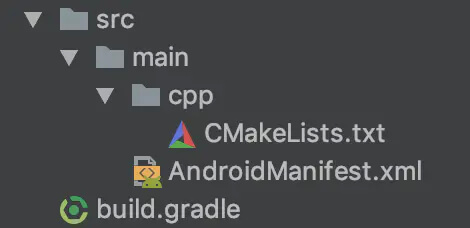

创建 cmake module 添加个三个文件。

  1. CMakeLists.txt cmake编译配置文件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
cmake_minimum_required(VERSION 3.4.1)

add_library(
        hello-jni # so 库的名称 libhello-jni.so
        SHARED # 设置为分享库
        # 指定C源文件的路径，指向公共cpp-src目录
        ../../../../cpp-src/hello-jni.c
)

find_library(
        log-lib # 设置路径变量名称
        log # 指定CMake需要加载的NDK库
)

# 链接hello-jni库依赖的库，注意下面变量名的配置
target_link_libraries(hello-jni
        ${log-lib}
)
  1. AndroidManifest.xml 每个module必须的配置文件，指定packageName。
1
2
3
4
<?xml version="1.0" encoding="UTF-8" ?>
<manifest package="com.flueky.cmake">

</manifest>
  1. build.gradle 每个module必须的配置文件，用于构建项目。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apply plugin: 'com.android.library'

android {
    compileSdkVersion 28

    defaultConfig{
        externalNativeBuild {
            cmake {
                // 指定配置参数，更多参数设置见 https://developer.android.google.cn/ndk/guides/cmake
                arguments "-DCMAKE_BUILD_TYPE=DEBUG"
                // 添加CPP标准
//                cppFlags "-std=c++11"
            }
        }
    }

    externalNativeBuild {
        cmake {
            // 指定CMake编译配置文件路径
            path "src/main/cpp/CMakeLists.txt"
        }
    }
}

关于 CMake 编译参数的设置，更多内容请阅读官方资料。

眼尖的小伙伴已经发现两处配置了 externalNativeBuild。其中第二处的externalNativeBuild配置是生成Gradle Task 可以不运行工程，直接在 ndk-cmake -> Tasks -> other 找到编译 so 文件有关的四个任务。

双击 exeternalNativeBuildDebug 执行任务，根据路径即可找到生成的so文件。

3.2 ndk-build

这是最传统的 ndk 编译方式。在配置得当的情况下，可以在不打开 AndroidStudio 情况下完成so文件的编译和输出。

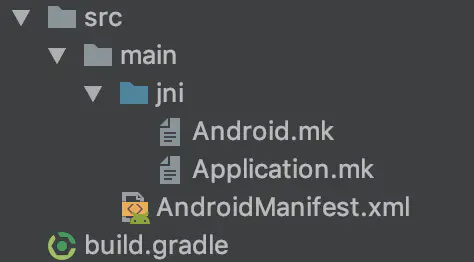

创建 ndk-build module ,添加4个文件。

  1. Android.mk
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
# 讲真，这个参数我看不懂。从 官方demo 抄来的。用于指定源文件的时候使用
abspath_wa = $(join $(filter %:,$(subst :,: ,$1)),$(abspath $(filter-out %:,$(subst :,: ,$1))))

# 指定当前路径
LOCAL_PATH := $(call my-dir)

# 指定源文件路径
JNI_SRC_PATH := $(call abspath_wa, $(LOCAL_PATH)/../../../../cpp-src)

# 声明 clear 变量
include $(CLEAR_VARS)

# 指定 so 库的名称 libhello-jni.so
LOCAL_MODULE    := hello-jni
# 指定 c 源文件
LOCAL_SRC_FILES := $(JNI_SRC_PATH)/hello-jni.c
# 添加需要依赖的NDK库
LOCAL_LDLIBS := -llog -landroid
# 指定为分享库
include $(BUILD_SHARED_LIBRARY)

关于 Android.mk 编译参数的设置，更多内容请阅读官方资料

  1. Application.mk
1
2
3
4
# 指定编译的的so版本
APP_ABI := all
# 指定 APP 平台版本。比 android:minSdkVersion 值大时，会有警告
APP_PLATFORM := android-28

关于 Application.mk 编译参数的设置，更多内容请阅读官方资料

  1. AndroidManifext.xml
1
2
3
4
<?xml version="1.0" encoding="UTF-8" ?>
<manifest package="com.flueky.ndk">

</manifest>
  1. build.gradle
1
2
3
4
5
6
7
8
9
10
11
12
13
apply plugin: 'com.android.library'

android {
    compileSdkVersion 28
    externalNativeBuild {
        ndkBuild {
            // 指定mk文件路径
            path 'src/main/jni/Android.mk'
        }
    }
    defaultConfig {
    }
}

上面的externalNativeBuild作用同 CMake方式的一样，用于编译生成 so 文件。 但是 ndk-build 还支持使用命令ndk-build编译 so 文件。 需要将 NDK 路径添加至环境变量。

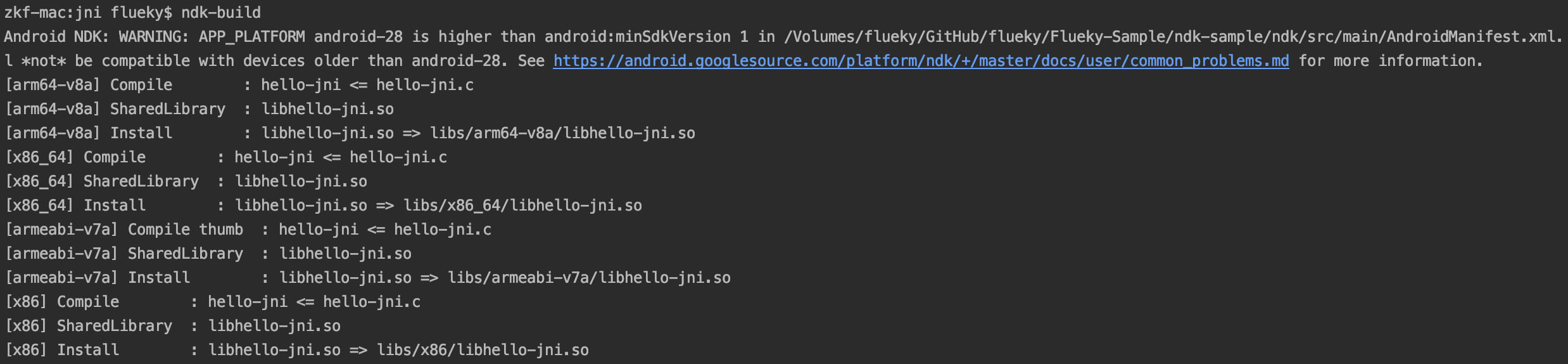

需要在jni目录下执行该命令:

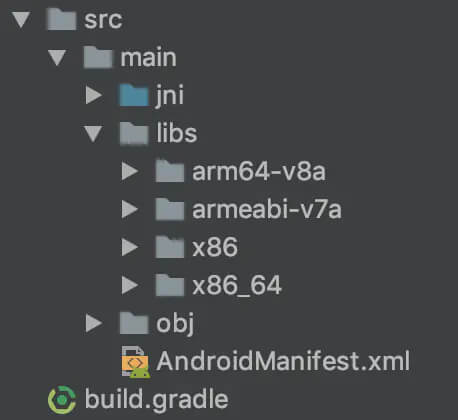

最后生成的so文件路径如图；


4 实践

4.1 生成头文件

在主 module 中的 MainActivity中添加 native 方法 。使用 javah 编译出头文件。 使用 -d 参数指定头文件的输出目录。

1
2
3
4
5
6
7
8
9
10
11
12
13
public class MainActivity extends Activity {

    static {
        // 加载 JNI 库
        System.loadLibrary("hello-jni");
    }

    ......

    // 声明 Native 方法
    private native String hello();
}
复制代码

在 app/src/main/java 目录下执行命令 javah

1
javah -d ../../../../cpp-src/ com.flueky.demo.MainActivity

4.2 编写 C 源码

在hello-jni.c文件引用生成的头文件，并编写测试代码。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
#include <string.h>
#include <jni.h>
#include "com_flueky_demo_MainActivity.h"
#include "util/log.h"

/**
 * JNI 示例，演示native方法返回一个字符串，Java 源码见
 *
 * ndk-sample/app/src/main/java/com/flueky/demo/MainActivity.java
 */
JNIEXPORT jstring JNICALL
Java_com_flueky_demo_MainActivity_hello( JNIEnv* env,
                                                  jobject thiz )
{
#if defined(__arm__)
    #if defined(__ARM_ARCH_7A__)
        #if defined(__ARM_NEON__)
            #if defined(__ARM_PCS_VFP)
                #define ABI "armeabi-v7a/NEON (hard-float)"
            #else
                #define ABI "armeabi-v7a/NEON"
            #endif
        #else
            #if defined(__ARM_PCS_VFP)
                #define ABI "armeabi-v7a (hard-float)"
            #else
                #define ABI "armeabi-v7a"
            #endif
        #endif
    #else
        #define ABI "armeabi"
    #endif
#elif defined(__i386__)
    #define ABI "x86"
#elif defined(__x86_64__)
    #define ABI "x86_64"
#elif defined(__mips64)  /* mips64el-* toolchain defines __mips__ too */
    #define ABI "mips64"
#elif defined(__mips__)
    #define ABI "mips"
#elif defined(__aarch64__)
    #define ABI "arm64-v8a"
#else
    #define ABI "unknown"
#endif

    LOGD("日志输出示例");

    return (*env)->NewStringUTF(env, "Hello from JNI !  Compiled with ABI " ABI ".");
}

4.3 运行截图

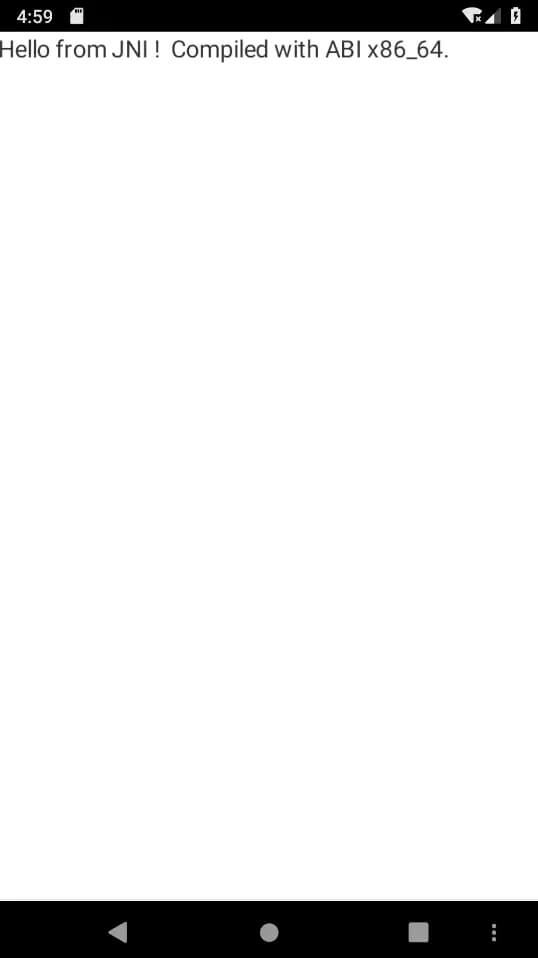

页面截图：

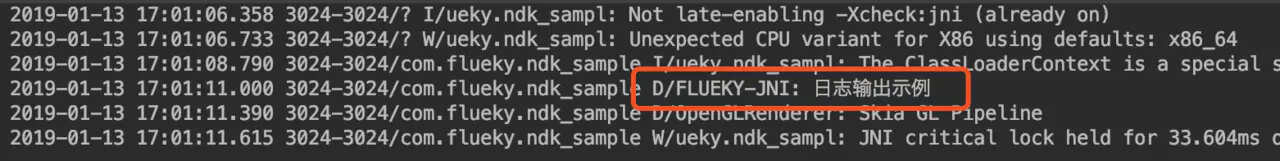

日志截图：


5 源码获取

工程源码已开放在GitHub，下载地址。可以直接编写 C 源码并进行调试和生成 so 文件。
